Kód: 4.80/4.00-8K

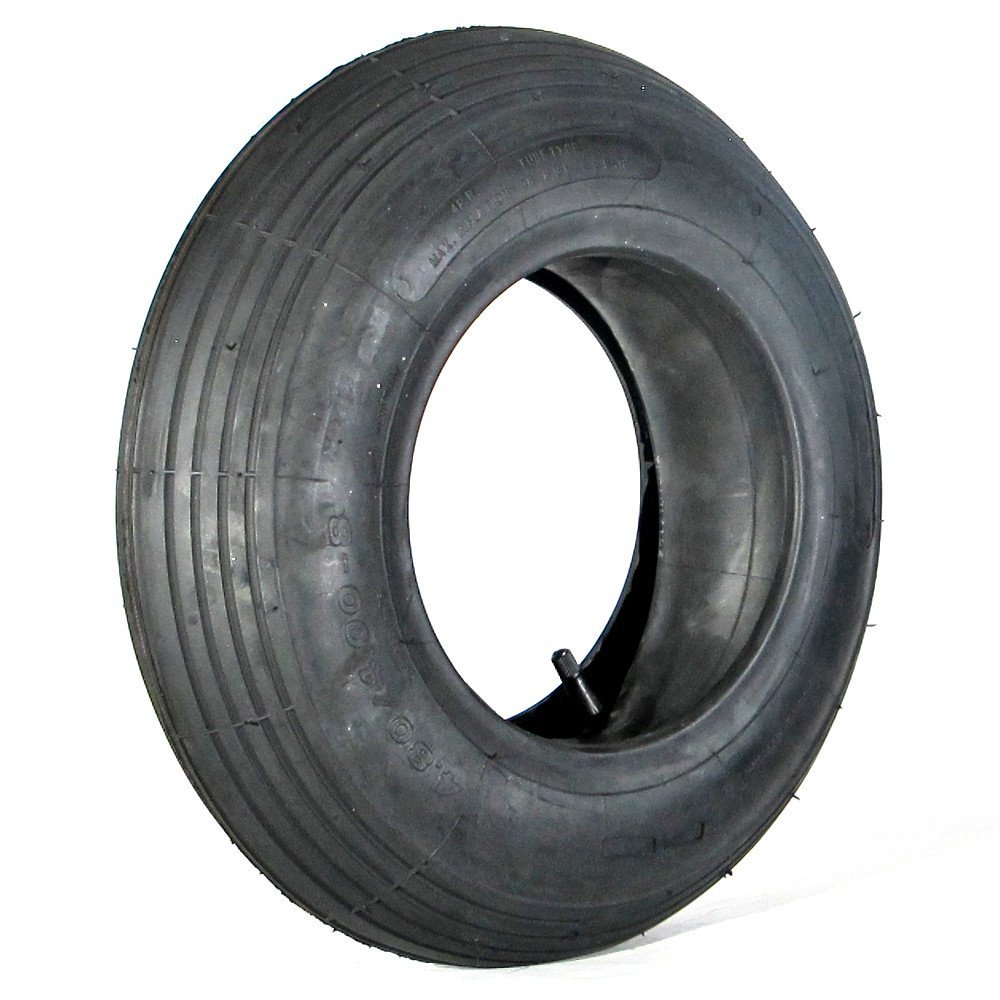

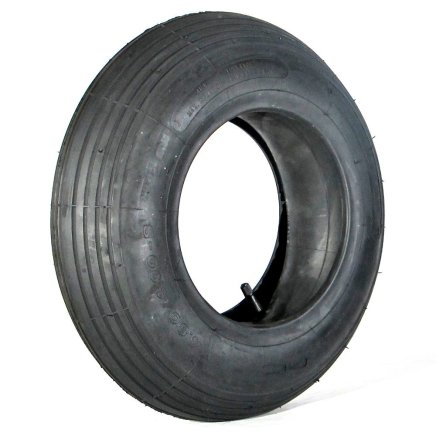

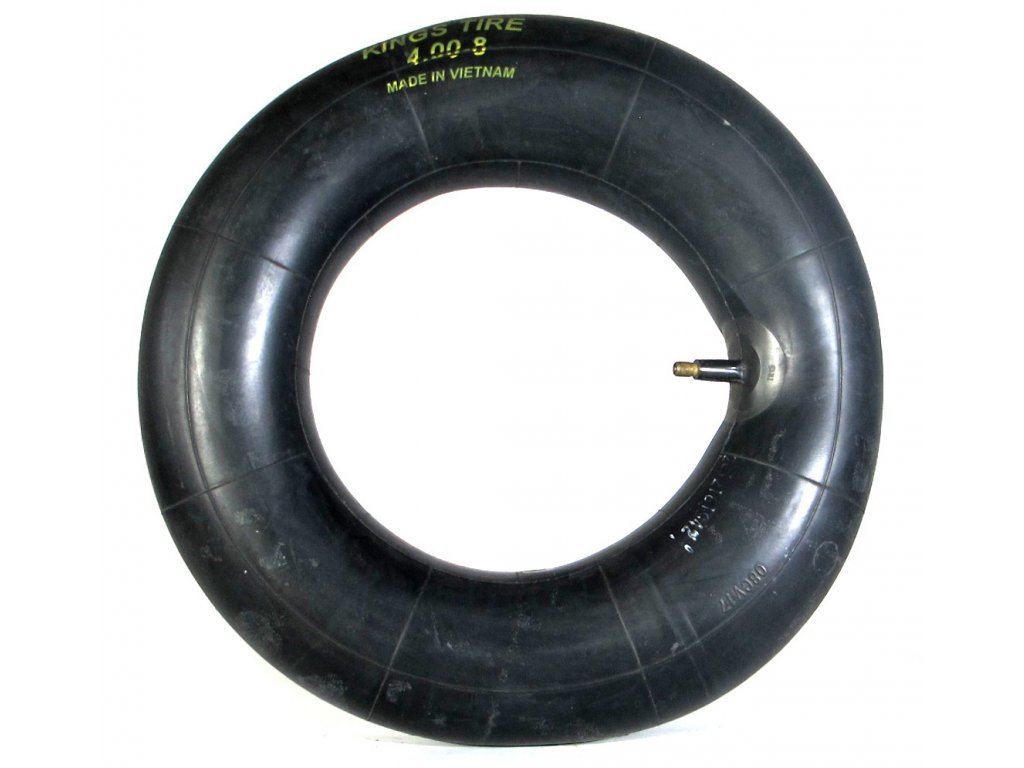

Náhradní plášť + duše k rudlu, velikost 4.80/4.00-8, pro průměr kola 400 mm. celý popis a parametry
Náhradní plášť + duše k rudlu, velikost 4.80/4.00-8, pro průměr kola 400 mm.
1) Popis označení:
 |
druh disku kola (P - plastový, K - kovový)
|
|
Označení ložisek: |
KL - kluzné ložisko |
2) Popis použitých kol:
|
kola Ø140, Ø160, Ø200 |
kola s kovovým nebo plastovým diskem opatření pryžovou obručí Použití: jednoduché, méně zatěžované rudly. Kola Ø160 se používají u schodišťových rudlů a to buď s kluzným ložiskem (pro menší zatížení) nebo s valivým ložiskem pro více zatížené. Princip odvalování trojice kol 160 je odpovídající normě schodišťového stupně = 160 mm. |
|
kola Ø200 P (N20 P) |
Nafukovací kola s plastovým diskem a kluzným ložiskem. Nejběžnější druh kola používaný u většiny rudlů střední kategorie do zatížení 250 kg. U tohoto cenově dostupnějšího druhu kola je nutno respektovat plastový disk, který bezpodmínečně vyžaduje dodržovat omezení maximálního huštění na tlak do 150 kPa. Při nedodržení tohoto omezení dojde k utržení lemu plast. disku nebo převlečení patky pláště a destrukci duše. |
|
kolo Ø260 K (N26K) |
Nafukovací kolo s kovovým diskem, může mít kluzné nebo valivé ložisko. Optimální průměr kola z hlediska mechaniky naklápění těžkých nákladů. Používá se u rudlů s maximálním zatížením od 250 do 300 kg. |
|
kolo Ø260 K (S26K) |
Kolo s plnopryžovou obručí s kovovým diskem. Toto kolo má vzhledem k vysoké tvrdosti zcela malý valivý odpor. Při provozu nutno respektovat skutečnost, že toto kolo je absolutně "nepružné". Není tedy schopno odpružit jakýkoliv náraz na hranu či jinou nerovnost. Tímto nárazem na hranu dochází k destrukci kola a to prasknutím v podélném směru obruče. (Plnopryžová obruč se vyrábí spojením dvou odlehčených výlisků) |
|
kolo Ø300 (N30K) |
Nafukovací kolo s kovovým diskem, opatřené valivým ložiskem. Standardní druh kola používaný u většiny profesionálních a speciálních rudlů.* |
|
kolo Ø350 (N35K) |
Nafukovací kola s kovovým diskem. Disk je zpevněn prolisem a spojen šesti šrouby. Toto kolo má buď širší standardní náboj s použitím valivého ložiska a plastové záslepky nebo zesílený náboj a je montováno s použitím dvaceti kusů ocelových jehel 4×45. Použití tohoto kola je pro nejvíce zatěžované rudly do maximální nosnosti 350 kg. |
|
Průměry os rudlů, na které jsou kola montována: |
U kol Ø140 a Ø160 je průměr os 15 mm. U všech ostatních kol s výjimkou zesíleného kola Ø350 je průměr os 20 mm. U zesíleného kola Ø350 je průměr os 22 mm. U většiny rudlů umožňuje rozměr osy použít jak kola s plastovým, tak kovovým diskem. Lze tedy u rudlů vybavených koly s plastovým diskem nahradit za kola s kovovým diskem. |
* Tento typ kola je svými rozměry nejblíže možným k náhradě za již nevyráběné kolo BARUM 12×4.
Poznámka: vzhledem k možným konstrukčním úpravám v průběhu doby, lze uvedené parametry jednotlivých rudlů z hlediska rozměrů a hmotnosti považovat za informativní.
