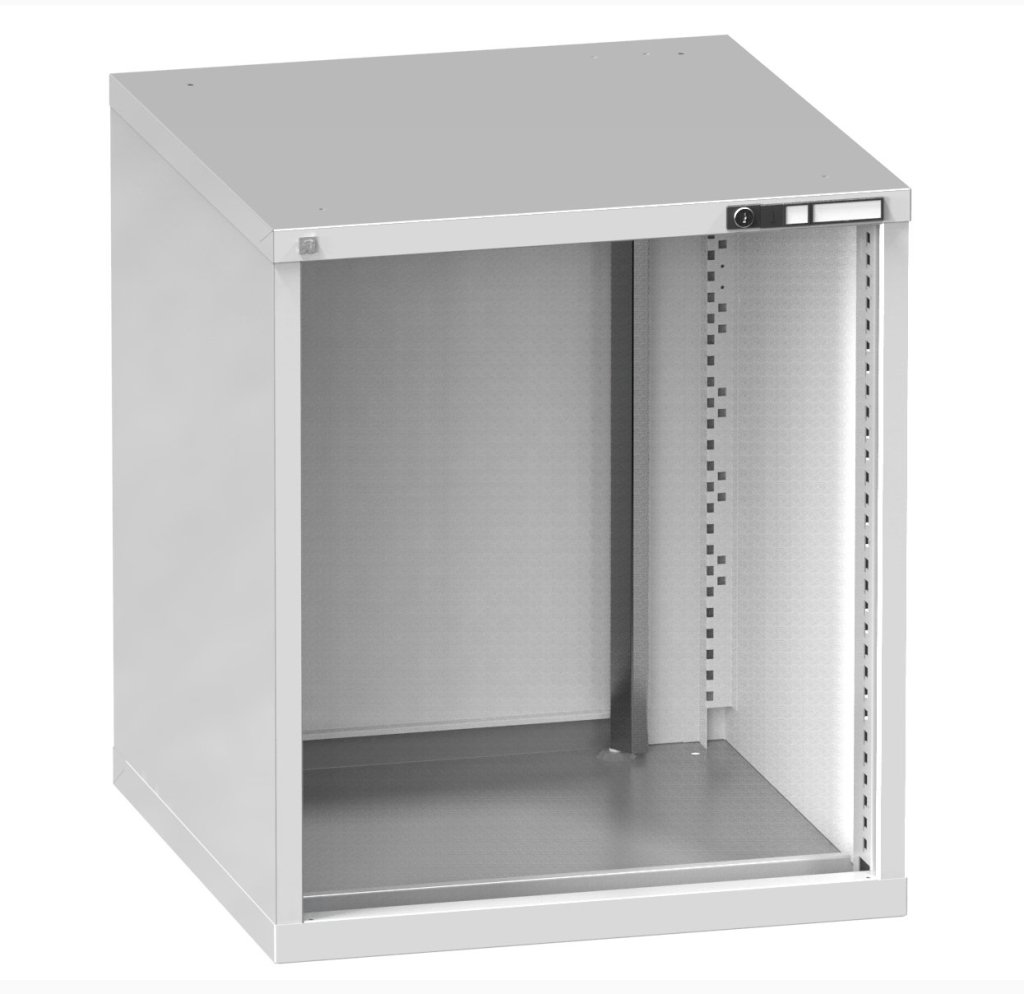

Modulární POLAK NC skladovací a transportní systém je vaše ideální příležitost pro bezpečné a přehledné skladování nástrojů. Pro jeho použití hovoří jasně jeho výhody:
- bezpečné a šetrné uložení drahých nástrojů
- jednoduchá, ale velmi odolná konstrukce
- optimální využití vašeho pracovního prostoru
- modulární systém, se kterým můžete neustále růst
- bezpečnost a uživatelský komfort
Jeden originální systém řeší skladování obráběcích i vysekávacích nástrojů. Skladování obráběcích nástrojů a skladování vysekávacích nástrojů se liší pouze druhem držáků nástrojů, ukládací a transportní prostředky jsou shodné.
|
Popisné štítky dřevěných držáků:
Lihovým popisovačem identifikujete na plastovém štítku ukládané nástroje. Při změně štítek jednoduše setřete lihem a můžete opět psát.
|
|
Funkce Chytrý nábytek:
Smartphone nebo tablet s aplikací čtečky čárových kódů nebo NFC technologií vás přenese do virtuální online poradny dílenského nábytku POLAK. Aktuální tipy, rady a informace o vašem produktu máte neustále po ruce.
|
|
Systém identifikace otvorů:
Zjednodušuje orientaci na velkoplošně děrovaných panelech. Tento systém oceníte ve chvíli, kdy budete zavěšovat držáky nástrojových rámů v protilehlých děrovaných stěnách do shodných pozic.
|
|
Pomocné orientační mřížky:
Slouží pro snadné a vhodně zvolené uspořádání vašich nástrojů v univerzálních plastových a dřevěných držácích.
|
|
Pojistky plastových držáků:
Umožňují fixaci plastových držáků v nástrojových rámech pohodlně a bez nářadí dvěma pojistkami v těle držáku.
|
|
Multifunkční držák:
Zvolíte a na držácích nastavíte úhel sklonu nástrojových rámů (nosičů). Sadu držáků zavěsíte za asistence systému identifikace otvorů do perforovaných stěn skříní nebo vozíků a do držáků uchytíte nástrojový rám (nosič).
|
|
Pojistka dřevěných držáků:
Slouží k bezpečné fixaci dřevěného držáku v rámu.
|
|
Sorpční textilie:
S udržením celkové čistoty úložného prostoru pomůže speciální sorpční textilie ze směsi recyklovaných vláken. Absorbuje chladicí emulze, ropné látky, vodu. Textilii je možné recyklovat vymačkáním, odstředěním nebo ji ekologicky zlikvidovat. Sorpční kapacita je cca 2 l/m2.
|
SKLADOVACÍ KAPACITY ÚLOŽNÝCH A PŘEPRAVNÍCH PRVKŮ
V přehledné tabulce naleznete maximální kapacitu jednotlivých nástrojových rámů a nosičů nástrojů k uložení plastových a dřevěných držáků nástrojů. Při plánování nezapoměňte na maximální nosnosti jednotlivých NC úložných a transportních prvků. Zbytečně je nepřetěžujte, dbejte na svoji bezpečnost.
Počet plastových držáků v nástrojových rámech |
Počet plastových držáků v nosičích |
Typ držáku |
36 x 27D |
54 x 27D |
36 x 36D |
54 x 36D |
36D |
54D |
Typ držáku |
ISO 30 |
24 |
39 |
32 |
52 |
8 |
13 |
ISO 30
|
ISO 40 |
24 |
39 |
32 |
52 |
8 |
13 |
ISO 40
|
ISO 50 |
15 |
21 |
20 |
28 |
5 |
7 |
ISO 50
|
HSK 32 |
24 |
39 |
32 |
52 |
8 |
13 |
HSK 32
|
HSK 40 |
24 |
39 |
32 |
52 |
8 |
13 |
HSK 40
|
HSK 50 |
24 |
39 |
32 |
52 |
8 |
13 |
HSK 50
|
HSK 63 |
24 |
39 |
32 |
52 |
8 |
13 |
HSK 63
|
HSK 80 |
15 |
21 |
20 |
28 |
5 |
7 |
HSK 80
|
HSK 100 |
15 |
21 |
20 |
28 |
5 |
7 |
HSK 100
|
VDI 30 |
15 |
21 |
20 |
28 |
5 |
7 |
VDI 30
|
VDI 40 |
15 |
21 |
20 |
28 |
5 |
7 |
VDI 40
|
VDI 50 |
15 |
21 |
20 |
28 |
5 |
7 |
VDI 50
|
ABS 25 |
15 |
21 |
20 |
28 |
5 |
7 |
ABS 25
|
ABS 32 |
15 |
21 |
20 |
28 |
5 |
7 |
ABS 32
|
ABS 40 |
15 |
21 |
20 |
28 |
5 |
7 |
ABS 40
|
ABS 50 |
15 |
21 |
20 |
28 |
5 |
7 |
ABS 50
|
ABS 63 |
15 |
21 |
20 |
28 |
5 |
7 |
ABS 63
|
CAPTO 3 |
15 |
21 |
20 |
28 |
5 |
7 |
CAPTO 3
|
CAPTO 4 |
15 |
21 |
20 |
28 |
5 |
7 |
CAPTO 4
|
CAPTO 5 |
15 |
21 |
20 |
28 |
5 |
7 |
CAPTO 5
|
UNI |
15 |
21 |
20 |
28 |
5 |
7 |
UNI |
Počet dřevěných držáků v nástrojových rámech |
Počet dřevěných držáků v nosičích |
|
3 |
3 |
4 |
4 |
1 |
1 |
|
Plastové i dřevěné držáky nástrojů se vkládají a fixují v nosičích nástrojů nebo nástrojových rámech. Tyto následně pomocí sady držáků umístíte do skříní, vozíků, zásuvek nebo stolních stojanů.
Nástrojové rámy jsou jednotné pro celý ukládací a transportní systém, pouze nástrojové rámy do zásuvek jsou mírně odlišné (jsou o několik mm užší), jejich úložná kapacita je však shodná.
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ PLASTOVÉ
Základním prvkem fixace nástrojů a ochrany upínacích částí nástrojů třískového obrábění jsou plastové držáky. Skladovací systém vychází z ukládání jednoho nástroje do jednoho držáku.
Originální držáky POLAK jsou dostupné v několika typech. Tam, kde typizovaný držák nevyhovuje, použijte univerzální držák, který si sami snadno upravíte.
Plastové držáky jsou vyrobeny z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech jsou fixovány v požadované poloze dvěma pojistkami. Bez nářadí, bez šroubování!
Držák univerzální:
Obrázek |
Nástrojový systém |
Objednací číslo |
W x D mm |
|
Univerzální |
NCUNI |
102 x 140 |
Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Univerzální držák snadno upravíte k uložení různých nástrojů. Přestavitelnou přepážku použijete například jako dno pro uložení vrtáků nebo jako další stabilizační prvek delších nástrojů (viz níže). |
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ DŘEVĚNÉ
Pro skladování drobnějších obráběcích nástrojů a jejich komponent využijte dřevěné držáky. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dna (opory) pro nástroje, které by mohly propadnout skrz dřevěný držák (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
Obrázek |
Velikost |
Objednací číslo |
W x D mm |
Počet pozic |
|
36D |
NCW36UNI |
550 x 142
|
104 |
54D |
NCW54UNI |
855 x 142 |
164 |
Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Součástí držáku je vanička výšky 32 mm a textilie pro absorpci ropných látek.
|
|
|
|
Kompletní sestava vložená do nástrojového rámu |
|
|
|
DRŽÁKY DĚROVACÍCH NÁSTROJŮ
Systém Trumpf: Pro skladování děrovacích nástrojů systému Trumpf je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
Obrázek |
Velikost |
Objednací číslo |
W x D mm
|
Počet pozic
kazeta
|
|
36D |
NCW36TR1 |
550 x 142
|
3 |
54D |
NCW54TR1 |
855 x 142 |
4
|
Pro Trumpf nástrojové kazety. Držák je standardně vybaven vaničkou výšky 32 mm a textilií pro absorpci ropných látek. |
Systém Thick Turret: Pro skladování děrovacích nástrojů systému Thick Turret je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Výška kovové vaničky odpovídá délce upínací části nástrojů Thick Turret, proto můžete držáky Thick Turret skladovat v zásuvkách výšky čela 150 mm a vyšších.
Držák stanice A kompletní |
Velikost |
Objednací číslo |
W x D mm
|
Počet pozic
stanice razník matrice stěrač
|
|
36D |
NCW36TH1 |
550 x 142
|
5 10 10 10
|
Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek.
|
Držák stanice B kompletní |
Velikost |
Objednací číslo |
W x D mm
|
Počet pozic
stanice razník matrice stěrač
|
|
36D |
NCW36TH2 |
550 x 142
|
3 3 6 6
|
Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek.
|
Držák stanice C kompletní |
Velikost |
Objednací číslo |
W x D mm
|
Počet pozic
stanice razník matrice stěrač
|
|
36D |
NCW36TH3 |
550 x 142
|
3 - 3 3
|
Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek.
|
NC ZÁSUVKOVÉ SKLADOVÁNÍ
Nástrojové rámy pro zásuvky rozšiřují možnosti ukládání nástrojů v rámci celého stavebnicového nábytkového systému POLAK. Protože nástroje a upínací trny nástrojů jsou různě dlouhé, je možné nástrojové rámy v zásuvkách výškově nastavovat. Nástrojový rám je v zásuvce zavěšen pomocí sady čtyř držáků, které jsou součástí dodávky nástrojového rámu.
Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!
Nástrojový rám do zásuvky
Obrázek |
Velikost zásuvky |
Objednací číslo |
W mm |
D mm |
H mm |
|
36 x 27D
|
NCNRZ3627 |
593 |
448 |
74 |
54 x 27D
|
NCNRZ5427 |
901 |
448 |
74 |
36 x 36D
|
NCNRZ3636 |
593 |
597 |
74 |
54 x 36D
|
NCNRZ5436 |
901 |
597
|
74 |
Sada zavěšovacích držáků |
|
Výška čela zásuvky A mm |
Maximální délka upínacího trnu nástroje B mm |
Poloha 1
|
Poloha 2
|
Poloha 3
|
Poloha 4
|
Poloha 5
|
75 |
90 |
X |
X |
X |
X |
100 |
90 |
X |
X |
X |
X |
125 |
90 |
X |
X |
X |
X |
150 |
90 |
120 |
150 |
X |
X |
200 |
90 |
170 |
200 |
X |
X |
250 |
90 |
170 |
200 |
X |
X |
300 |
90 |
270 |
300 |
150 |
180 |
Poloha 1
|
Poloha 2
|
Poloha 3
|
Poloha 4
|
Poloha 5
|
Závěsný držák nástrojových rámů do zásuvek
|
|
