Kód: VSDR

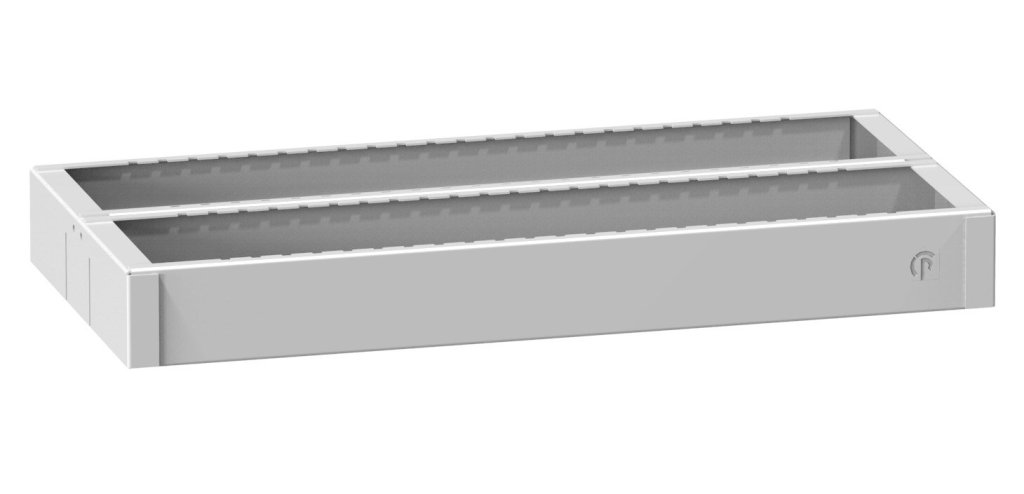

Nástrojový rám do vertikálních skříní VSD. Do rámu se vkládají a fixují plastové i dřevěné držáky nástrojů. Nastavitelnost tří celý popis a parametry
Nástrojový rám do vertikálních skříní VSD. Do rámu se vkládají a fixují plastové i dřevěné držáky nástrojů. Nastavitelnost tří poloh na obě strany. Šířka 627 mm, hloubka 300 mm, výška 74 mm, nosnost 50 kg.
| Počet plastových držáků v nástrojovém rámu VSDR | |
| Typ držáku | VSDR 36D |
| ISO 30 | 16 |
| ISO 40 | 16 |
| ISO 50 | 10 |
| HSK 32 | 16 |
| HSK 40 | 16 |
| HSK 50 | 16 |
| HSK 63 | 16 |
| HSK 80 | 10 |
| HSK 100 | 10 |
| VDI 30 | 10 |
| VDI 40 | 10 |
| VDI 50 | 10 |
| ABS 25 | 10 |
| ABS 32 | 10 |
| ABS 40 | 10 |
| ABS 50 | 10 |
| ABS 63 | 10 |
| CAPTO 3 | 10 |
| CAPTO 4 | 10 |
| CAPTO 5 | 10 |
| UNI | 10 |
| Počet dřevěných držáků v nástrojovém rámu VSDR | |
| 2 | |
| Velikost: | 36D |
|---|---|
| Šířka x hloubka x výška (mm): | 627 x 300 x 74 |
| Nosnost: | 50 kg |
| Záruka (roky): | 2 |
| Výrobce: |
|
Kód: NCISO30
Plastové lůžko CNC nástroje ISO 30124 Kč bez DPH
(150 Kč s DPH)
Držák je určený k ukládání a skladování upínačů, fréz, vrtáků a dalších nástrojů s kuželovou stopkou ISO 30. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCISO40
Plastové lůžko CNC nástroje ISO 40130 Kč bez DPH
(157 Kč s DPH)
Držák je určený k ukládání a skladování upínačů, fréz, vrtáků a dalších nástrojů s kuželovou stopkou ISO 40. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCISO50
Plastové lůžko CNC nástroje ISO 50148 Kč bez DPH
(179 Kč s DPH)
Držák je určený k ukládání a skladování upínačů, fréz, vrtáků a dalších nástrojů s kuželovou stopkou ISO 50. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCHSK32
Plastové lůžko CNC nástroje HSK 32130 Kč bez DPH
(157 Kč s DPH)
Plastový držák CNC nástroje HSK 32, použitelný také pro systémy KM, WDX a UTS. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCHSK40
Plastové lůžko CNC nástroje HSK 40142 Kč bez DPH
(172 Kč s DPH)
Plastový držák CNC nástroje HSK 40, použitelný také pro systémy KM, WDX a UTS. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCHSK50
Plastové lůžko CNC nástroje HSK 50155 Kč bez DPH
(188 Kč s DPH)
Plastový držák CNC nástroje HSK 50, použitelný také pro systémy KM, WDX a UTS. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCHSK63
Plastové lůžko CNC nástroje HSK 63173 Kč bez DPH
(209 Kč s DPH)
Plastový držák CNC nástroje HSK 63, použitelný také pro systémy KM, WDX a UTS. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCHSK80
Plastové lůžko CNC nástroje HSK 80197 Kč bez DPH
(238 Kč s DPH)
Plastový držák CNC nástroje HSK 80, použitelný také pro systémy KM, WDX a UTS. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCHSK100
Plastové lůžko CNC nástroje HSK 100207 Kč bez DPH
(250 Kč s DPH)
Plastový držák CNC nástroje HSK 100, použitelný také pro systémy KM, WDX a UTS. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCVDI30
Plastové lůžko CNC nástroje VDI 30148 Kč bez DPH
(179 Kč s DPH)
Plastový držák CNC nástroje VDI 30. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCVDI40
Plastové lůžko CNC nástroje VDI 40155 Kč bez DPH
(188 Kč s DPH)
Plastový držák CNC nástroje VDI 40. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCVDI50
Plastové lůžko CNC nástroje VDI 50167 Kč bez DPH
(202 Kč s DPH)
Plastový držák CNC nástroje VDI 50. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCABS25
Plastové lůžko CNC nástroje ABS 25298 Kč bez DPH
(361 Kč s DPH)
Plastový držák CNC nástroje ABS 25. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCABS32
Plastové lůžko CNC nástroje ABS 32298 Kč bez DPH
(361 Kč s DPH)
Plastový držák CNC nástroje ABS 32. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCABS40
Plastové lůžko CNC nástroje ABS 40298 Kč bez DPH
(361 Kč s DPH)
Plastový držák CNC nástroje ABS 40. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCABS50
Plastové lůžko CNC nástroje ABS 50298 Kč bez DPH
(361 Kč s DPH)
Plastový držák CNC nástroje ABS 50. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCABS63
Plastové lůžko CNC nástroje ABS 63298 Kč bez DPH
(361 Kč s DPH)
Plastový držák CNC nástroje ABS 63. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCCAPTO3
Plastové lůžko CNC nástroje CAPTO 3286 Kč bez DPH
(346 Kč s DPH)
Plastový držák CNC nástroje CAPTO 3. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCCAPTO4
Plastové lůžko CNC nástroje CAPTO 4286 Kč bez DPH
(346 Kč s DPH)
Plastový držák CNC nástroje CAPTO 4. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCCAPTO5
Plastové lůžko CNC nástroje CAPTO 5286 Kč bez DPH
(346 Kč s DPH)
Plastový držák CNC nástroje CAPTO 5. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami.
Kód: NCW36TR1
Držák Trumpf kazeta kompletní716 Kč bez DPH
(866 Kč s DPH)
Dřevěný držák pro skladování děrovacích nástrojů systému Trumpf. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm, počet pozic 3. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36TR2
Držák Trumpf set kompletní750 Kč bez DPH
(908 Kč s DPH)
Dřevěný držák pro skladování děrovacích nástrojů systému Trumpf. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36TR3
Držák Trumpf razník 1, 2 kompletní750 Kč bez DPH
(908 Kč s DPH)
Dřevěný držák pro skladování děrovacích nástrojů systému Trumpf. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm, počet pozic 16. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36TR4
Držák Trumpf matrice 1 kompletní750 Kč bez DPH
(908 Kč s DPH)
Dřevěný držák pro skladování děrovacích nástrojů systému Trumpf. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm, počet pozic 16. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36TR5
Držák Trumpf matrice 2 a stěrač kompletní750 Kč bez DPH
(908 Kč s DPH)
Dřevěný držák pro skladování děrovacích nástrojů systému Trumpf. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm, počet pozic 6 + 6. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36TR6
Držák Trumpf stěrač kompletní750 Kč bez DPH
(908 Kč s DPH)
Dřevěný držák pro skladování děrovacích nástrojů systému Trumpf. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm, počet pozic 16. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36UNI
Držák univerzální kompletní709 Kč bez DPH
(858 Kč s DPH)
Dřevěný držák pro skladování NC nástrojů univerzální s pomocnou orientační mřížkou pro individuální řešení. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm, počet pozic 104. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36ER16
Držák kleštiny ER 16 kompletní750 Kč bez DPH
(908 Kč s DPH)
Dřevěný držák kleštiny ER 16 kompletní. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm, počet pozic 70, průměr otvoru 15 mm. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36ER25
Držák kleštiny ER 25 kompletní750 Kč bez DPH
(908 Kč s DPH)
Dřevěný držák kleštiny ER 25 kompletní. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm, počet pozic 38, průměr otvoru 25 mm. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36ER32
Držák kleštiny ER 32 kompletní750 Kč bez DPH
(908 Kč s DPH)
Dřevěný držák kleštiny ER 32 kompletní. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm, počet pozic 32, průměr otvoru 32 mm. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36ER40
Držák kleštiny ER 40 kompletní750 Kč bez DPH
(908 Kč s DPH)
Dřevěný držák kleštiny ER 40 kompletní. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm, počet pozic 20, průměr otvoru 40 mm. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36TH1
Držák Thick Turret stanice A kompletní781 Kč bez DPH
(945 Kč s DPH)
Dřevěný držák pro skladování děrovacích nástrojů systému Thick Turret. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36TH2
Držák Thick Turret stanice B kompletní781 Kč bez DPH
(945 Kč s DPH)
Dřevěný držák pro skladování děrovacích nástrojů systému Thick Turret. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCW36TH3
Držák Thick Turret stanice C kompletní781 Kč bez DPH
(945 Kč s DPH)
Dřevěný držák pro skladování děrovacích nástrojů systému Thick Turret. Velikost 36D, celkový rozměr držáku (šířka x hloubka) je 550 x 142 mm. Kompletní sestava dřevěného držáku je ukládána do nástrojových rámů a nosičů nástrojů.
Kód: NCUNI
Plastové lůžko CNC nástrojů univerzální236 Kč bez DPH
(286 Kč s DPH)
Plastový držák CNC nástrojů univerzální. Je vyroben z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech je fixován dvěma pojistkami. Barva plastu těla držáku červená RAL 3020.
V novém katalogu najdete 280 stran s více než 2 000 položek dílenského nábytku. Vývojáři firmy posunuli dílenský nábytek POLAK zase o něco dál. Věříme, že jejich kreativita a energie, vložená do vlastní výroby originálních produktů, přinese maximální spokojenost našich zákazníků.
Moderní virtuální svět dnes nelze ignorovat a proto je s novým Katalogem dílenského nábytku 2018 v klasické tištěné podobě, který si u nás můžete objednat, spuštěn i katalog elektronický, který přináší ještě více informací, návody, tipy, rady, videa a spoustu dalších vychytávek. Odkazy níže vám umožní stáhnout katalog ve formátu PDF (velikost 41,5 MB) nebo si můžete rovnou prohlížet e-katalog online.
STÁHNOUT KATALOG PDF
PROHLÍŽET E-KATALOG
Výrobky zn. POLAK jsou vybaveny QR nebo NFC kódem, což umožňuje rychlé propojení výrobku s důležitými informacemi, uloženými na unikátním webovém portále smfu.eu. Zde najdete podrobné návody, rady, vysvětlivky a také můžete kontaktovat pracovníky POLAK CZ.
Katalog, veškerou dokumentaci k výrobkům, návody, videa, tipy a rady naleznete na www.smfu.eu
Modulární POLAK NC skladovací a transportní systém je vaše ideální příležitost pro bezpečné a přehledné skladování nástrojů. Pro jeho použití hovoří jasně jeho výhody:
Jeden originální systém řeší skladování obráběcích i vysekávacích nástrojů. Skladování obráběcích nástrojů a skladování vysekávacích nástrojů se liší pouze druhem držáků nástrojů, ukládací a transportní prostředky jsou shodné.
 |
Popisné štítky dřevěných držáků: Lihovým popisovačem identifikujete na plastovém štítku ukládané nástroje. Při změně štítek jednoduše setřete lihem a můžete opět psát. |
 |
Funkce Chytrý nábytek: Smartphone nebo tablet s aplikací čtečky čárových kódů nebo NFC technologií vás přenese do virtuální online poradny dílenského nábytku POLAK. Aktuální tipy, rady a informace o vašem produktu máte neustále po ruce. |
 |
Systém identifikace otvorů: Zjednodušuje orientaci na velkoplošně děrovaných panelech. Tento systém oceníte ve chvíli, kdy budete zavěšovat držáky nástrojových rámů v protilehlých děrovaných stěnách do shodných pozic. |
 |
Pomocné orientační mřížky: Slouží pro snadné a vhodně zvolené uspořádání vašich nástrojů v univerzálních plastových a dřevěných držácích. |
 |
Pojistky plastových držáků: Umožňují fixaci plastových držáků v nástrojových rámech pohodlně a bez nářadí dvěma pojistkami v těle držáku. |
 |
Multifunkční držák: Zvolíte a na držácích nastavíte úhel sklonu nástrojových rámů (nosičů). Sadu držáků zavěsíte za asistence systému identifikace otvorů do perforovaných stěn skříní nebo vozíků a do držáků uchytíte nástrojový rám (nosič). |
 |
Pojistka dřevěných držáků: Slouží k bezpečné fixaci dřevěného držáku v rámu. |
 |
Sorpční textilie: S udržením celkové čistoty úložného prostoru pomůže speciální sorpční textilie ze směsi recyklovaných vláken. Absorbuje chladicí emulze, ropné látky, vodu. Textilii je možné recyklovat vymačkáním, odstředěním nebo ji ekologicky zlikvidovat. Sorpční kapacita je cca 2 l/m2. |
SKLADOVACÍ KAPACITY ÚLOŽNÝCH A PŘEPRAVNÍCH PRVKŮ
V přehledné tabulce naleznete maximální kapacitu jednotlivých nástrojových rámů a nosičů nástrojů k uložení plastových a dřevěných držáků nástrojů. Při plánování nezapoměňte na maximální nosnosti jednotlivých NC úložných a transportních prvků. Zbytečně je nepřetěžujte, dbejte na svoji bezpečnost.
| Počet plastových držáků v nástrojových rámech | Počet plastových držáků v nosičích | ||||||
| Typ držáku | 36 x 27D | 54 x 27D | 36 x 36D | 54 x 36D | 36D | 54D | Typ držáku |
| ISO 30 | 24 | 39 | 32 | 52 | 8 | 13 | ISO 30 |
| ISO 40 | 24 | 39 | 32 | 52 | 8 | 13 | ISO 40 |
| ISO 50 | 15 | 21 | 20 | 28 | 5 | 7 | ISO 50 |
| HSK 32 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 32 |
| HSK 40 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 40 |
| HSK 50 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 50 |
| HSK 63 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 63 |
| HSK 80 | 15 | 21 | 20 | 28 | 5 | 7 | HSK 80 |
| HSK 100 | 15 | 21 | 20 | 28 | 5 | 7 | HSK 100 |
| VDI 30 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 30 |
| VDI 40 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 40 |
| VDI 50 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 50 |
| ABS 25 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 25 |
| ABS 32 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 32 |
| ABS 40 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 40 |
| ABS 50 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 50 |
| ABS 63 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 63 |
| CAPTO 3 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 3 |
| CAPTO 4 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 4 |
| CAPTO 5 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 5 |
| UNI | 15 | 21 | 20 | 28 | 5 | 7 | UNI |
| Počet dřevěných držáků v nástrojových rámech | Počet dřevěných držáků v nosičích | ||||||
| 3 | 3 | 4 | 4 | 1 | 1 | ||
Plastové i dřevěné držáky nástrojů se vkládají a fixují v nosičích nástrojů nebo nástrojových rámech. Tyto následně pomocí sady držáků umístíte do skříní, vozíků, zásuvek nebo stolních stojanů.
Nástrojové rámy jsou jednotné pro celý ukládací a transportní systém, pouze nástrojové rámy do zásuvek jsou mírně odlišné (jsou o několik mm užší), jejich úložná kapacita je však shodná.
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ PLASTOVÉ
Základním prvkem fixace nástrojů a ochrany upínacích částí nástrojů třískového obrábění jsou plastové držáky. Skladovací systém vychází z ukládání jednoho nástroje do jednoho držáku.
Originální držáky POLAK jsou dostupné v několika typech. Tam, kde typizovaný držák nevyhovuje, použijte univerzální držák, který si sami snadno upravíte.
Plastové držáky jsou vyrobeny z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech jsou fixovány v požadované poloze dvěma pojistkami. Bez nářadí, bez šroubování!
Držák univerzální:
| Obrázek | Nástrojový systém | Objednací číslo | W x D mm |
 |
Univerzální | NCUNI | 102 x 140 |
| Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Univerzální držák snadno upravíte k uložení různých nástrojů. Přestavitelnou přepážku použijete například jako dno pro uložení vrtáků nebo jako další stabilizační prvek delších nástrojů (viz níže). | |||
 |
 |
 |
 |
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ DŘEVĚNÉ
Pro skladování drobnějších obráběcích nástrojů a jejich komponent využijte dřevěné držáky. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dna (opory) pro nástroje, které by mohly propadnout skrz dřevěný držák (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
| Obrázek | Velikost | Objednací číslo | W x D mm | Počet pozic |
 |
36D | NCW36UNI | 550 x 142 |
104 |
| 54D | NCW54UNI | 855 x 142 | 164 | |
| Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Součástí držáku je vanička výšky 32 mm a textilie pro absorpci ropných látek. |
||||
 |
 |
 |
| Kompletní sestava vložená do nástrojového rámu | ||
 |
 |
 |
DRŽÁKY DĚROVACÍCH NÁSTROJŮ
Systém Trumpf: Pro skladování děrovacích nástrojů systému Trumpf je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
| Obrázek | Velikost | Objednací číslo |
W x D mm |
Počet pozic kazeta |
 |
36D | NCW36TR1 | 550 x 142 |
3 |
| 54D | NCW54TR1 | 855 x 142 | 4 |
|
| Pro Trumpf nástrojové kazety. Držák je standardně vybaven vaničkou výšky 32 mm a textilií pro absorpci ropných látek. | ||||
 |
 |
 |
Systém Thick Turret: Pro skladování děrovacích nástrojů systému Thick Turret je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Výška kovové vaničky odpovídá délce upínací části nástrojů Thick Turret, proto můžete držáky Thick Turret skladovat v zásuvkách výšky čela 150 mm a vyšších.
| Držák stanice A kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH1 | 550 x 142 |
5 10 10 10 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
| Držák stanice B kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH2 | 550 x 142 |
3 3 6 6 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
| Držák stanice C kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH3 | 550 x 142 |
3 - 3 3 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
NC ZÁSUVKOVÉ SKLADOVÁNÍ
Nástrojové rámy pro zásuvky rozšiřují možnosti ukládání nástrojů v rámci celého stavebnicového nábytkového systému POLAK. Protože nástroje a upínací trny nástrojů jsou různě dlouhé, je možné nástrojové rámy v zásuvkách výškově nastavovat. Nástrojový rám je v zásuvce zavěšen pomocí sady čtyř držáků, které jsou součástí dodávky nástrojového rámu.
Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!
Nástrojový rám do zásuvky
| Obrázek | Velikost zásuvky | Objednací číslo | W mm | D mm | H mm |
 |
36 x 27D |
NCNRZ3627 | 593 | 448 | 74 |
| 54 x 27D |
NCNRZ5427 | 901 | 448 | 74 | |
| 36 x 36D |
NCNRZ3636 | 593 | 597 | 74 | |
| 54 x 36D |
NCNRZ5436 | 901 | 597 |
74 | |
| Sada zavěšovacích držáků | |||||
 |
|||||
| Výška čela zásuvky A mm | Maximální délka upínacího trnu nástroje B mm | ||||
| Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
| 75 | 90 | X | X | X | X |
| 100 | 90 | X | X | X | X |
| 125 | 90 | X | X | X | X |
| 150 | 90 | 120 | 150 | X | X |
| 200 | 90 | 170 | 200 | X | X |
| 250 | 90 | 170 | 200 | X | X |
| 300 | 90 | 270 | 300 | 150 | 180 |
|
Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
Závěsný držák nástrojových rámů do zásuvek |
 |
Typické pro značku POLAK jsou velmi oceňovaná systémovost a široká variabilita produktů. Variabilní program zásuvkových skříní POLAK vyhoví přesně vašim potřebám a přáním. Vysoce kvalitní zásuvkové skříně jsou vyrobeny nejnovějšími automatizovanými výrobními postupy, které zajišťují stálou kvalitu a přesnost. Korpusy zásuvkových skříní tvoří svařenec jednotlivých konstrukčních dílů z kvalitních ocelových plechů. Vnitřní konstrukce koprusů je opatřena perforací po 25 mm, která je využita k uchycení vodících lišt zásuvek, jejich výškovému uspořádání a nakonfigurování požadované zásuvkové sestavy. Přestavování vodících lišt nebo háčků polic probíhá jednoduše a velice rychle bez použití nástrojů. Zásuvková skříň je opatřena mechanismem centrálního zamykání a blokace zásuvek. Zásuvky jsou základním skladovacím prvkem, a proto splňují vysoké požadavky na pevnost a stabilitu. Produkce POLAK nabízí 7 výšek zásuvek s perforací bočnic a dna s roztečí 17 mm. To vám poskytne možnost využití dělícího materiálu k efektivnímu rozvržení objemu zásuvek.
TECHNICKÉ ÚDAJE ZÁSUVEK:
Jednoduchý výsuv E:
Plný výsuv T:
Pojistka zásuvek:
Blokace zásuvek:
Zásuvku s plným výsuvem T (100%) je možno přiobjednat jako variantu místo standardní zásuvky E s výsuvem 88%. Nosnost zásuvky E je 70 kg, nosnost zásuvky T je 200 kg. Orientační příplatkové ceny viz tabulka níže.
| Pro zásuvkové skříně a mobilní kontejnery ZA: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZAT 75 | 75 / 50 | 897 | ZAT 75 P | 75 / 50 | 897 |
| ZAT 100 | 100 / 75 | 897 | ZAP 100 P | 100 / 75 | 897 |
| ZAT 125 | 125 / 75 | 897 | ZAP 125 P | 125 / 75 | 897 |
| ZAT 150 | 150 / 125 | 897 | ZAT 150 P | 150 / 125 | 897 |
| ZAT 200 | 200 / 175 | 897 | ZAT 200 P | 200 / 175 | 897 |
| ZAT 250 | 250 / 175 | 897 | ZAT 250 P | 250 / 175 | 897 |
| ZAT 300 | 300 / 275 | 897 | ZAT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZB: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZBT 75 | 75 / 50 | 1090 | ZBT 75 P | 75 / 50 | 1090 |
| ZBT 100 | 100 / 75 | 1090 | ZBP 100 P | 100 / 75 | 1090 |
| ZBT 125 | 125 / 75 | 1090 | ZBP 125 P | 125 / 75 | 1090 |
| ZBT 150 | 150 / 125 | 1090 | ZBT 150 P | 150 / 125 | 1090 |
| ZBT 200 | 200 / 175 | 1090 | ZBT 200 P | 200 / 175 | 1090 |
| ZBT 250 | 250 / 175 | 1090 | ZBT 250 P | 250 / 175 | 1090 |
| ZBT 300 | 300 / 275 | 1090 | ZBT 300 P | 300 / 275 | 1090 |
| Pro zásuvkové skříně a mobilní kontejnery ZC: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZCT 75 | 75 / 50 | 1165 | ZCT 75 P | 75 / 50 | 1165 |
| ZCT 100 | 100 / 75 | 1165 | ZCP 100 P | 100 / 75 | 1165 |
| ZCT 125 | 125 / 75 | 1165 | ZCP 125 P | 125 / 75 | 1165 |
| ZCT 150 | 150 / 125 | 1165 | ZCT 150 P | 150 / 125 | 1165 |
| ZCT 200 | 200 / 175 | 1165 | ZCT 200 P | 200 / 175 | 1165 |
| ZCT 250 | 250 / 175 | 1165 | ZCT 250 P | 250 / 175 | 1165 |
| ZCT 300 | 300 / 275 | 1165 | ZCT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZD: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZDT 75 | 75 / 50 | 897 | ZDT 75 P | 75 / 50 | 897 |
| ZDT 100 | 100 / 75 | 897 | ZDP 100 P | 100 / 75 | 897 |
| ZDT 125 | 125 / 75 | 897 | ZDP 125 P | 125 / 75 | 897 |
| ZDT 150 | 150 / 125 | 897 | ZDT 150 P | 150 / 125 | 897 |
| ZDT 200 | 200 / 175 | 897 | ZDT 200 P | 200 / 175 | 897 |
| ZDT 250 | 250 / 175 | 897 | ZDT 250 P | 250 / 175 | 897 |
| ZDT 300 | 300 / 275 | 897 | ZDT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZE: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZET 75 | 75 / 50 | 897 | ZET 75 P | 75 / 50 | 897 |
| ZET 100 | 100 / 75 | 897 | ZEP 100 P | 100 / 75 | 897 |
| ZET 125 | 125 / 75 | 897 | ZEP 125 P | 125 / 75 | 897 |
| ZET 150 | 150 / 125 | 897 | ZET 150 P | 150 / 125 | 897 |
| ZET 200 | 200 / 175 | 897 | ZET 200 P | 200 / 175 | 897 |
| ZET 250 | 250 / 175 | 897 | ZET 250 P | 250 / 175 | 897 |
| ZET 300 | 300 / 275 | 897 | ZET 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZG: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZGT 75 | 75 / 50 | 1165 | ZGT 75 P | 75 / 50 | 1165 |
| ZGT 100 | 100 / 75 | 1165 | ZGP 100 P | 100 / 75 | 1165 |
| ZGT 125 | 125 / 75 | 1165 | ZGP 125 P | 125 / 75 | 1165 |
| ZGT 150 | 150 / 125 | 1165 | ZGT 150 P | 150 / 125 | 1165 |
| ZGT 200 | 200 / 175 | 1165 | ZGT 200 P | 200 / 175 | 1165 |
| ZGT 250 | 250 / 175 | 1165 | ZGT 250 P | 250 / 175 | 1165 |
| ZGT 300 | 300 / 275 | 1165 | ZGT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZH: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZHT 75 | 75 / 50 | 897 | ZHT 75 P | 75 / 50 | 897 |
| ZAH 100 | 100 / 75 | 897 | ZHP 100 P | 100 / 75 | 897 |
| ZHT 125 | 125 / 75 | 897 | ZHP 125 P | 125 / 75 | 897 |
| ZHT 150 | 150 / 125 | 897 | ZHT 150 P | 150 / 125 | 897 |
| ZHT 200 | 200 / 175 | 897 | ZHT 200 P | 200 / 175 | 897 |
| ZHT 250 | 250 / 175 | 897 | ZHT 250 P | 250 / 175 | 897 |
| ZHT 300 | 300 / 275 | 897 | ZHT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZK: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZKT 75 | 75 / 50 | 1165 | ZKT 75 P | 75 / 50 | 1165 |
| ZKT 100 | 100 / 75 | 1165 | ZKP 100 P | 100 / 75 | 1165 |
| ZKT 125 | 125 / 75 | 1165 | ZKP 125 P | 125 / 75 | 1165 |
| ZKT 150 | 150 / 125 | 1165 | ZKT 150 P | 150 / 125 | 1165 |
| ZKT 200 | 200 / 175 | 1165 | ZKT 200 P | 200 / 175 | 1165 |
| ZKT 250 | 250 / 175 | 1165 | ZKT 250 P | 250 / 175 | 1165 |
| ZKT 300 | 300 / 275 | 1165 | ZKT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZL: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZLT 75 | 75 / 50 | 897 | ZLT 75 P | 75 / 50 | 897 |
| ZLT 100 | 100 / 75 | 897 | ZLP 100 P | 100 / 75 | 897 |
| ZLT 125 | 125 / 75 | 897 | ZLP 125 P | 125 / 75 | 897 |
| ZLT 150 | 150 / 125 | 897 | ZLT 150 P | 150 / 125 | 897 |
| ZLT 200 | 200 / 175 | 897 | ZLT 200 P | 200 / 175 | 897 |
| ZLT 250 | 250 / 175 | 897 | ZLT 250 P | 250 / 175 | 897 |
| ZLT 300 | 300 / 275 | 897 | ZLT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZN: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZNT 75 | 75 / 50 | 800 | ZNT 75 P | 75 / 50 | 800 |
| ZNT 100 | 100 / 75 | 800 | ZNP 100 P | 100 / 75 | 800 |
| ZNT 125 | 125 / 75 | 800 | ZNP 125 P | 125 / 75 | 800 |
| ZNT 150 | 150 / 125 | 800 | ZNT 150 P | 150 / 125 | 800 |
| ZNT 200 | 200 / 175 | 800 | ZNT 200 P | 200 / 175 | 800 |
| ZNT 250 | 250 / 175 | 800 | ZNT 250 P | 250 / 175 | 800 |
| ZNT 300 | 300 / 275 | 800 | ZNT 300 P | 300 / 275 | 800 |
| Pro zásuvkové skříně a mobilní kontejnery ZP: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZPT 75 | 75 / 50 | 800 | ZPT 75 P | 75 / 50 | 800 |
| ZPT 100 | 100 / 75 | 800 | ZPP 100 P | 100 / 75 | 800 |
| ZPT 125 | 125 / 75 | 800 | ZPP 125 P | 125 / 75 | 800 |
| ZPT 150 | 150 / 125 | 800 | ZPT 150 P | 150 / 125 | 800 |
| ZPT 200 | 200 / 175 | 800 | ZPT 200 P | 200 / 175 | 800 |
| ZPT 250 | 250 / 175 | 800 | ZPT 250 P | 250 / 175 | 800 |
| ZPT 300 | 300 / 275 | 800 | ZPT 300 P | 300 / 275 | 800 |
| Pro zásuvkové skříně a mobilní kontejnery ZR: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZRT 75 | 75 / 50 | 800 | ZRT 75 P | 75 / 50 | 800 |
| ZRT 100 | 100 / 75 | 800 | ZRP 100 P | 100 / 75 | 800 |
| ZRT 125 | 125 / 75 | 800 | ZRP 125 P | 125 / 75 | 800 |
| ZRT 150 | 150 / 125 | 800 | ZRT 150 P | 150 / 125 | 800 |
| ZRT 200 | 200 / 175 | 800 | ZRT 200 P | 200 / 175 | 800 |
| ZRT 250 | 250 / 175 | 800 | ZRT 250 P | 250 / 175 | 800 |
| ZRT 300 | 300 / 275 | 800 | ZRT 300 P | 300 / 275 | 800 |
Pracovní desky POLAK jsou vyráběny ze dřeva. Dřevo je přírodní materiál, a proto může docházet působením změny teploty nebo vlhkosti k mírnému zakřivení desek, a to i přesto, že jejich povrchové úpravě je věnována zvláštní péče. Stálost tvaru pracovní desky je zaručena při relativní vzdušné vlhkosti 50 - 60%. Dřevěné desky stolů by rozhodně neměly přijít do přímého styku s vodou a jsou určeny výhradně do interiéru. Také barevnost desek se může, podle použitého vstupního řeziva, vzájemně mírně lišit.
 |
K upevnění noh pracovních stolů nebo zásuvkových skříní k deskám se používají speciální čepy - závrtné matice s vnitřním a vnějším závitem. Poté, co je deska v patřičném sestavení opatřena otvory, se tyto čepy s vnějším závitem zašroubují do desky. Vnitřní závit slouží ke spojení dřevěné desky a nohou, zásuvkových skříní apod. standardním šroubem s metrickým závitem. |
||||||||||||||||||||||||||||||
 |
Buková deska spárovka
Vysoce kvalitní robustní pracovní deska z bukových hranolů průběžně lepených do tvaru desky a následně broušená a ošetřená roztokerm lněného oleje s přísadami. Sražené hrany. |
||||||||||||||||||||||||||||||
 |
Buková deska multiplex
Kvalitní tvarově stálá deska vrstvená a lepená z pařené bukové dýhy. Povrch následně broušený a ošetřený roztokem lněného oleje s přísadami. Sražené hrany. |
||||||||||||||||||||||||||||||
 |
Zvýšená hrana pracovní desky Buková deska silná 20 mm a o výšce 100 mm se používá k vytvoření mechynické zábrany po obvodu pracovní desky. Je povrchově broušená a ošetřená lněným olejem s přísadami. K hraně pracovní desky se šroubuje vruty. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku ZH. |
||||||||||||||||||||||||||||||
 |
Deska s ocelovou plochou Profilovaný ocelový plech silný 1,5 mm, mírně naolejovaný, se na pracovní desky lepí. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku PH. |
||||||||||||||||||||||||||||||
 |
Deska s gumou Gumová deska silná 4 mm s textilní vložkou se na pracovní desky lepí. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku GH. |
