Kód: NCNRZ3627

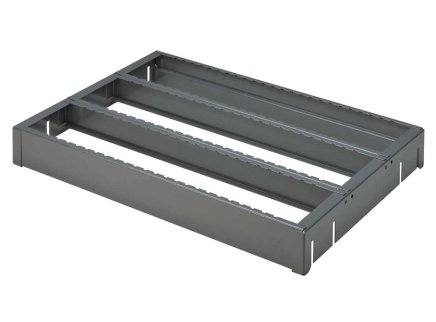

Nástrojový rám do zásuvek pro ukládání NC nástrojů, velikost 36 x 27D. Dodáváno se sadou multifunkčních držáků. Do rámu se celý popis a parametry
Nástrojový rám do zásuvek pro ukládání NC nástrojů, velikost 36 x 27D. Dodáváno se sadou multifunkčních držáků. Do rámu se vkládají a fixují plastové i dřevěné držáky nástrojů. Multifunkční držák umožňuje nastavení výšky uložení rámu v zásuvce v závislosti na délce upínacích trnů nástrojů. Výběr skříní naleznete zde.
| Počet plastových držáků v nástrojových rámech podle jejich rozměru | ||||
| Typ držáku | 36 x 27D | 54 x 27D | 36 x 36D | 54 x 36D |
| ISO 30 | 24 | 39 | 32 | 52 |
| ISO 40 | 24 | 39 | 32 | 52 |
| ISO 50 | 15 | 21 | 20 | 28 |
| HSK 32 | 24 | 39 | 32 | 52 |
| HSK 40 | 24 | 39 | 32 | 52 |
| HSK 50 | 24 | 39 | 32 | 52 |
| HSK 63 | 24 | 39 | 32 | 52 |
| HSK 80 | 15 | 21 | 20 | 28 |
| HSK 100 | 15 | 21 | 20 | 28 |
| VDI 30 | 15 | 21 | 20 | 28 |
| VDI 40 | 15 | 21 | 20 | 28 |
| VDI 50 | 15 | 21 | 20 | 28 |
| ABS 25 | 15 | 21 | 20 | 28 |
| ABS 32 | 15 | 21 | 20 | 28 |
| ABS 40 | 15 | 21 | 20 | 28 |
| ABS 50 | 15 | 21 | 20 | 28 |
| ABS 63 | 15 | 21 | 20 | 28 |
| CAPTO 3 | 15 | 21 | 20 | 28 |
| CAPTO 4 | 15 | 21 | 20 | 28 |
| CAPTO 5 | 15 | 21 | 20 | 28 |
| UNI | 15 | 21 | 20 | 28 |
| Počet dřevěných držáků v nástrojových rámech | ||||
| 3 | 3 | 4 | 4 | |
Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!
| Velikost zásuvky | Objednací číslo | W mm | D mm | H mm |
| 36 x 27D |
NCNRZ3627 | 593 | 448 | 74 |
| 54 x 27D |
NCNRZ5427 | 901 | 448 | 74 |
| 36 x 36D |
NCNRZ3636 | 593 | 597 | 74 |
| 54 x 36D |
NCNRZ5436 | 901 | 597 |
74 |
| Součástí každého rámu je sada zavěšovacích držáků | ||||
 |
|||||
| Výška čela zásuvky A mm | Maximální délka upínacího trnu nástroje B mm | ||||
| Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
| 75 | 90 | X | X | X | X |
| 100 | 90 | X | X | X | X |
| 125 | 90 | X | X | X | X |
| 150 | 90 | 120 | 150 | X | X |
| 200 | 90 | 170 | 200 | X | X |
| 250 | 90 | 170 | 200 | X | X |
| 300 | 90 | 270 | 300 | 150 | 180 |
|
Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
Závěsný držák nástrojových rámů do zásuvek |
 |
| Velikost: | 36 x 27 |
|---|---|
| Šířka x hloubka x výška (mm): | 593 x 448 x 74 |
| Nosnost: | 70 kg |
| Hmotnost: | 4.1 kg |
| Záruka (roky): | 2 |
