Kód: NCS_POL_01
Sklopená police pro NC držáky NCS POL 01909 Kč bez DPH
(1 100 Kč s DPH)
Sklopená police do skříní NCS pro uložení plastových lůžek pro NC nástroje.

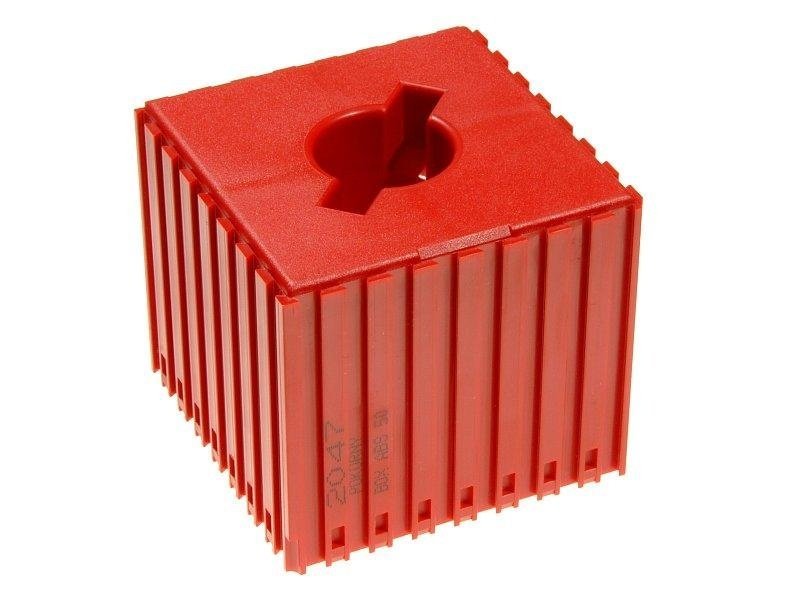

Kód: 2047 ABS 50
Plastové lůžko CNC nástroje ABS 50. Hlavním přínosem je přehlednost, pořádek a čistota na pracovišti. Z jednotlivých prvků si lze celý popis a parametry
Plastové lůžko CNC nástroje ABS 50. Hlavním přínosem je přehlednost, pořádek a čistota na pracovišti. Z jednotlivých prvků si lze vytvořit libovolně zkombinovanou sestavu. Prvky se spojují pomocí rybinového drážkování. Barva červená RAL 3020.
| Rozměr D: | 82 mm |
|---|---|
| Rozměr S: | 82 mm |
| Rozměr V: | 72 mm |
| Rozměr d: | 29 mm |
| Rozměr v: | 70 mm |
| Rozměr h: | 33 mm |
| Počet dutin: | 1 |
| Spojovací modul: | 8 x 8 |
| Materiál: | ABS |
| Záruka (roky): | 2 |
| Výrobce: |
|
Kód: NCS_POL_01
Sklopená police pro NC držáky NCS POL 01909 Kč bez DPH
(1 100 Kč s DPH)
Sklopená police do skříní NCS pro uložení plastových lůžek pro NC nástroje.
Kód: NCS_POL_02
Sklopená police pro NC držáky NCS POL 02765 Kč bez DPH
(926 Kč s DPH)
Sklopená police do skříní NCS pro uložení plastových lůžek pro NC nástroje.
Kód: NCV_KAS_01
Nosič plastových lůžek NCV KAS 01701 Kč bez DPH
(848 Kč s DPH)
Vyjímatelný nosič plastových lůžek 100 x 100 mm, nosnost 40 kg.
Kód: NCV_KAS_02
Nosič plastových lůžek NCV KAS 02701 Kč bez DPH
(848 Kč s DPH)
Vyjímatelný nosič plastových lůžek 80 x 80 mm, nosnost 40 kg.
Kód: 2051 HSK 32
Plastové lůžko CNC nástroje HSK 3265 Kč bez DPH
(79 Kč s DPH)
Plastové lůžko CNC nástroje HSK 32, použitelné také pro systémy KM, WDX a UTS. Hlavním přínosem je přehlednost, pořádek a čistota na pracovišti. Z jednotlivých prvků si lze vytvořit libovolně zkombinovanou sestavu. Prvky se spojují pomocí rybinového drážkování. Barva červená RAL 3020 nebo modrá RAL 5015.
Kód: 2013 M1
Plastové lůžko CNC nástroje Morse 2013 M141 Kč bez DPH
(50 Kč s DPH)
Box je určený k odkládání a skladování upínačů, fréz, vrtáků, výstružníků a dalších nástrojů s kuželovou stopkou Morse 1. Hlavním přínosem je přehlednost, pořádek a čistota na pracovišti. Z jednotlivých prvků si lze vytvořit libovolně zkombinovanou sestavu. Prvky se spojují pomocí rybinového drážkování. Na výběr barva červená RAL 3020 nebo modrá RAL 5015.
Kód: 2000 D3
Plastové lůžko CNC pro frézy s válcovou stopkou 3 mm58 Kč bez DPH
(70 Kč s DPH)
Box je určený k ukládání miniaturních fréz s válcovou stopkou o průměru 3 mm, brusných tělísek a dalších drobných nástrojů. Z jednotlivých prvků si lze vytvořit libovolně zkombinovanou sestavu. Prvky se spojují pomocí rybinového drážkování. Na výběr barva červená RAL 3020 nebo modrá RAL 5015.
Kód: 2310 20x20
Plastové lůžko CNC pro odkládání soustružnických nožů 20 x 2065 Kč bez DPH
(79 Kč s DPH)
Lůžko s profilem držáku 20 x 20. Hlavním přínosem je přehlednost, pořádek a čistota na pracovišti. Z jednotlivých prvků si lze vytvořit libovolně zkombinovanou sestavu. Prvky se spojují pomocí rybinového drážkování. Na výběr barva červená RAL 3020 nebo modrá RAL 5015.
Kód: 2023 D1-D4.9
Plastový box pro ukládání vrtáků D1-D4,9135 Kč bez DPH
(163 Kč s DPH)
Box je určený k ukládání vrtáků o průměrech 1–4,9 mm. Odstupňování jednotlivých průměrů děr usnadňuje a urychluje nalezení a znovuzařazení vrtáku na jeho místo. Hloubka dutin 12–20 mm, barva červená RAL 3020.
Kód: 2044 ABS 25
Plastové lůžko CNC nástroje ABS 2565 Kč bez DPH
(79 Kč s DPH)
Plastové lůžko CNC nástroje ABS 25. Hlavním přínosem je přehlednost, pořádek a čistota na pracovišti. Z jednotlivých prvků si lze vytvořit libovolně zkombinovanou sestavu. Prvky se spojují pomocí rybinového drážkování. Barva červená RAL 3020.
Kód: 2045 ABS 32
Plastové lůžko CNC nástroje ABS 3265 Kč bez DPH
(79 Kč s DPH)
Plastové lůžko CNC nástroje ABS 32. Hlavním přínosem je přehlednost, pořádek a čistota na pracovišti. Z jednotlivých prvků si lze vytvořit libovolně zkombinovanou sestavu. Prvky se spojují pomocí rybinového drážkování. Barva červená RAL 3020.
Kód: 2046 ABS 40
Plastové lůžko CNC nástroje ABS 4065 Kč bez DPH
(79 Kč s DPH)
Plastové lůžko CNC nástroje ABS 40. Hlavním přínosem je přehlednost, pořádek a čistota na pracovišti. Z jednotlivých prvků si lze vytvořit libovolně zkombinovanou sestavu. Prvky se spojují pomocí rybinového drážkování. Barva červená RAL 3020.
Kód: 2048 ABS 63
Plastové lůžko CNC nástroje ABS 63102 Kč bez DPH
(123 Kč s DPH)
Plastové lůžko CNC nástroje ABS 63. Hlavním přínosem je přehlednost, pořádek a čistota na pracovišti. Z jednotlivých prvků si lze vytvořit libovolně zkombinovanou sestavu. Prvky se spojují pomocí rybinového drážkování. Barva červená RAL 3020.
Stavebnicový systém boxů slouží k řádnému a přehlednému ukládání nástrojů na pracovištích a ve skladech.
 |
 |
|

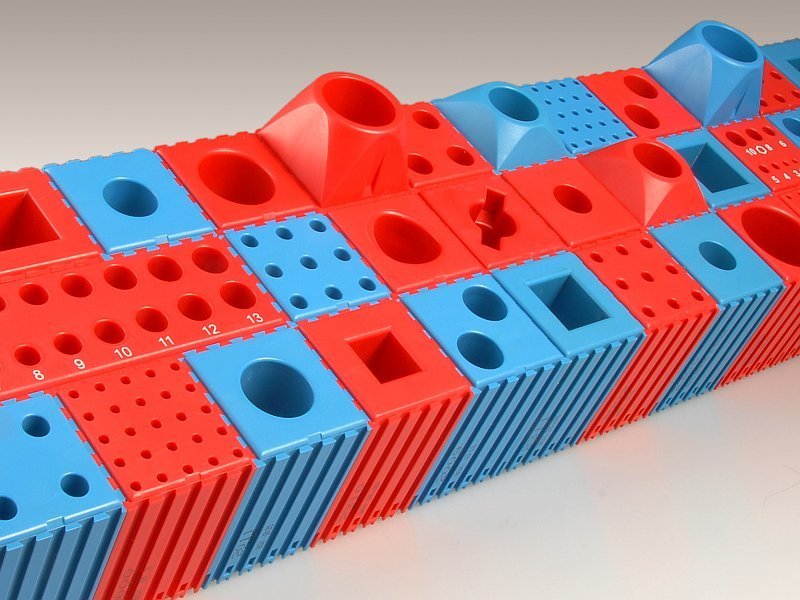

| Ukázka 1 | Ukázka 2 |

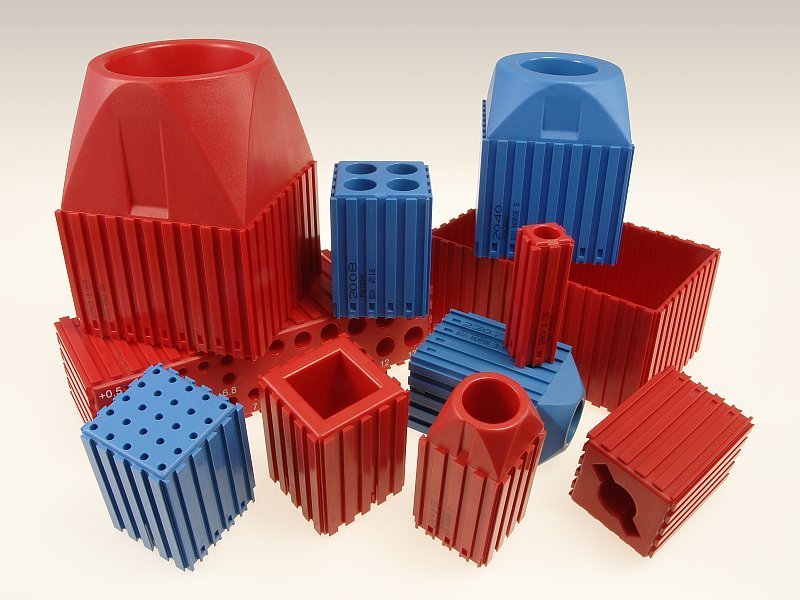

Boxy se vyrábějí z materiálu ABS ve dvou barevných provedeních, v barvě červené (RAL 3020) a modré (RAL 5015). Podrobný popis jednotlivých dílů naleznete v internetovém katalogu.
 |
 |
|

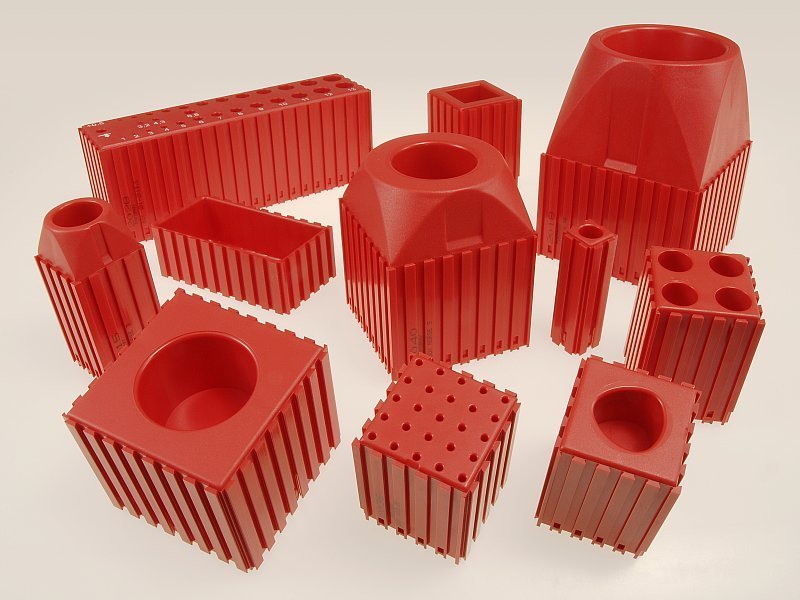

Boxy jsou koncipovány jako vysoce variabilní dílenská stavebnice. Spojují se pomocí rybinového drážkování do libovolných sestav. Proti samovolnému rozložení sestavy slouží pojistka. Potřebujete-li sestavu opět rozebrat, je u jednotlivých dílů nejprve nutno pojistku odpružit.
 |
 |
|

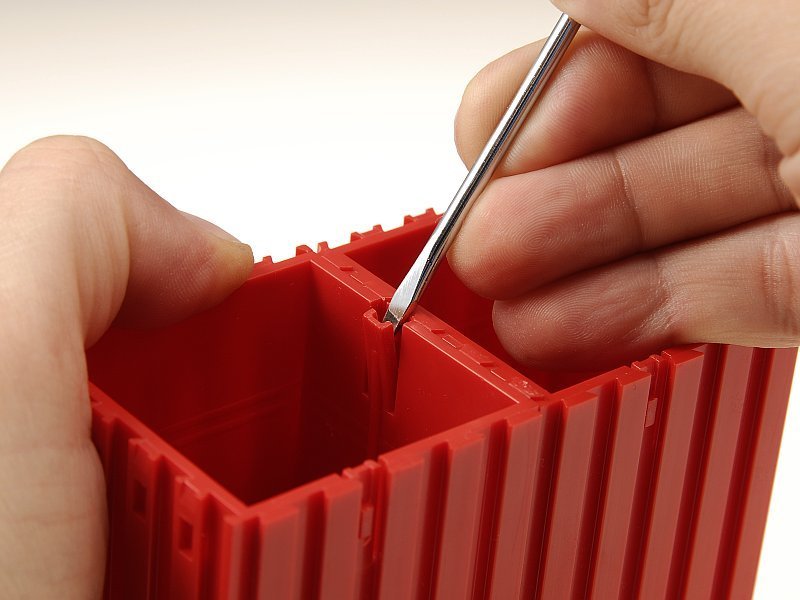

| Rybinové drážkování | Pružná pojistka |
Všechny díly stavebnice lze navzájem kombinovat nejen mezi sebou, ale i s krabičkami, panely a rozšiřujícími prvky.
Při vytváření sestav postupujte podle návodu. Obzvláště důležité je zachovat správnou orientaci dílů stavebnice při sestavování. Nesprávná orientace způsobí, že další díly nebude možné připojit.

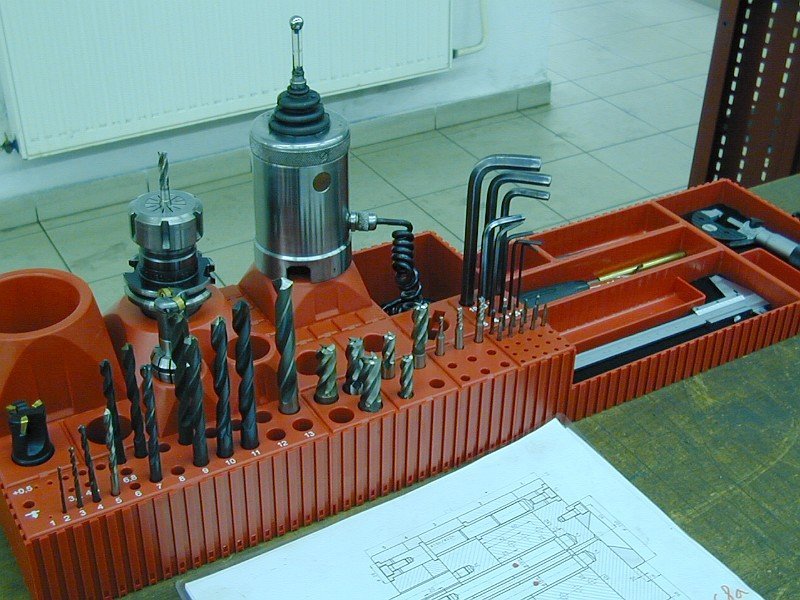

Mezi součástmi stavebnice najdete zvláštní boxy pro sady vrtáků a boxy k uložení IMBUS klíčů nebo držáku elektrod.
 |
 |
|
| Pro sady vrtáků | Pro IMBUS klíče |
V boxech pro vrtáky jsou průměry úložných dutin odstupňovány po 0,1mm a mají popisky. Popis urychluje nalezení potřebného vrtáku a odstupňování napomáhá ke správnému zařazení vrtáku zpět na patřičné místo.
Při vytváření sestav je nutné dodržovat dvě jednoduchá pravidla. Tak předejdete obtížím a vyhnete se špatné zkušenosti.
Uživatelům bez dřívějších zkušeností doporučujeme provést před započením práce rozvahu o celkovém uspořádání sestavy na čtverečkovaný papír. To může být obzvláště užitečné při kombinování dílů s rozdílnými moduly pro spojování.
 |
 |
|
| 1. Neuspořádané boxy | 2. Správně natočené boxy |
Na každém boxu najdete čtyři rozdílné rohy. Jen jeden z nich má tvar šipky a nazývá se polohovací roh.
Každý prvek systému před připojením do sestavy nejprve správně otočte. Polohovací roh by měl směřovat do dolního (resp. bližšího) levého rohu výsledné sestavy (viz obr. 2).
 |
 |
|
| 3. Připojovací pořadí | 4. Výsledná sestava |
Při vytváření sestavy připojujte jednotlivé boxy k celku vždy nejprve v příčném směru zleva doprava (směr 1). Je-li řada dostatečně široká, můžete připojovat další díly v podélném směru zepředu dozadu (resp. zdola nahoru, směr 2).
Dodržení správného připojovacího pořadí znamená, že začnete v levém bližším (resp. levém dolním) rohu sestavy a skončíte v pravém vzdálenějším (pravém horním) rohu sestavy.
jak-na-boxy-cz.pdf (1,11 MB) - Návod na spojování boxů pro tisk
