Kód: NCS_POL_01
Sklopená police pro NC držáky NCS POL 01909 Kč bez DPH
(1 100 Kč s DPH)
Sklopená police do skříní NCS pro uložení plastových lůžek pro NC nástroje.
Kód: 2318 25

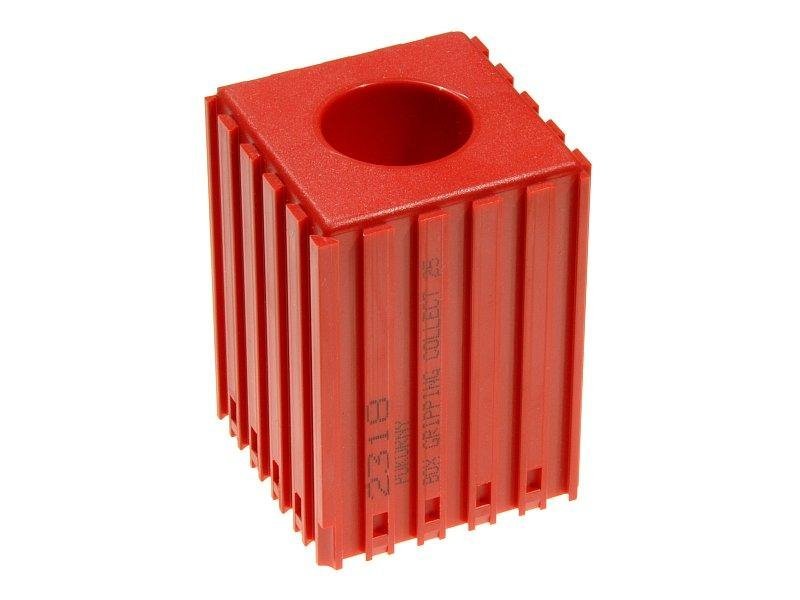

Box je určený k odkládání a skladování upínacích kleštin různých s velkým průměrem 25 mm, barva červená RAL 3020. celý popis a parametry
Box je určený k odkládání a skladování upínacích kleštin různých s velkým průměrem 25 mm, barva červená RAL 3020.
| Rozměr D: | 52 mm |
|---|---|
| Rozměr S: | 52 mm |
| Rozměr V: | 72 mm |
| Rozměr d: | 25.5 mm |
| Rozměr v: | 70 mm |
| Rozměr h: | 24 mm |
| Rozměr k: | 24 mm |
| Počet dutin: | 1 |
| Spojovací modul: | 5 x 5 |
| Materiál: | ABS |
| Záruka (roky): | 2 |
| Výrobce: |
|
Kód: NCS_POL_01
Sklopená police pro NC držáky NCS POL 01909 Kč bez DPH
(1 100 Kč s DPH)
Sklopená police do skříní NCS pro uložení plastových lůžek pro NC nástroje.
Kód: NCS_POL_02
Sklopená police pro NC držáky NCS POL 02765 Kč bez DPH
(926 Kč s DPH)
Sklopená police do skříní NCS pro uložení plastových lůžek pro NC nástroje.
Kód: NCV_KAS_01
Nosič plastových lůžek NCV KAS 01701 Kč bez DPH
(848 Kč s DPH)
Vyjímatelný nosič plastových lůžek 100 x 100 mm, nosnost 40 kg.
Kód: NCV_KAS_02
Nosič plastových lůžek NCV KAS 02701 Kč bez DPH
(848 Kč s DPH)
Vyjímatelný nosič plastových lůžek 80 x 80 mm, nosnost 40 kg.
Kód: 2023 D1-D4.9
Plastový box pro ukládání vrtáků D1-D4,9135 Kč bez DPH
(163 Kč s DPH)
Box je určený k ukládání vrtáků o průměrech 1–4,9 mm. Odstupňování jednotlivých průměrů děr usnadňuje a urychluje nalezení a znovuzařazení vrtáku na jeho místo. Hloubka dutin 12–20 mm, barva červená RAL 3020.
Kód: 2024 D5-D7.9
Plastový box pro ukládání vrtáků D5-D7,9135 Kč bez DPH
(163 Kč s DPH)
Box je určený k ukládání vrtáků o průměrech 5–7,9 mm. Odstupňování jednotlivých průměrů děr usnadňuje a urychluje nalezení a znovuzařazení vrtáku na jeho místo. Hloubka dutin 20–26 mm, barva červená RAL 3020.
Kód: 2025 D8-D9.9
Plastový box pro ukládání vrtáků D8-D9,9135 Kč bez DPH
(163 Kč s DPH)
Box je určený k ukládání vrtáků o průměrech 8–9,9 mm. Odstupňování jednotlivých průměrů děr usnadňuje a urychluje nalezení a znovuzařazení vrtáku na jeho místo. Hloubka dutin 26–30 mm, barva červená RAL 3020.
Kód: 2026 D10-D11.9
Plastový box pro ukládání vrtáků D10-D11,9135 Kč bez DPH
(163 Kč s DPH)
Box je určený k ukládání vrtáků o průměrech 10–11,9 mm. Odstupňování jednotlivých průměrů děr usnadňuje a urychluje nalezení a znovuzařazení vrtáku na jeho místo. Hloubka dutin 30–34 mm, barva červená RAL 3020.
Kód: 2027 D12-D13.9
Plastový box pro ukládání vrtáků D12-D13,9135 Kč bez DPH
(163 Kč s DPH)
Box je určený k ukládání vrtáků o průměrech 12–13,9 mm. Odstupňování jednotlivých průměrů děr usnadňuje a urychluje nalezení a znovuzařazení vrtáku na jeho místo. Hloubka dutin 34–38 mm, barva červená RAL 3020.
Kód: 2028 D1-D13.5
Plastový box pro ukládání vrtáků D1-D13,5135 Kč bez DPH
(163 Kč s DPH)
Box je určený k ukládání vrtáků o průměrech 1–13,5 mm a má 3 zvláštní dutiny pro vrtáky o průměrech 3,2, 4,3 a 6,8 mm na vnitřní závitové díry a jednu dutinu pro upínací kličku. Odstupňování jednotlivých průměrů děr po 0,5 mm usnadňuje a urychluje nalezení a znovuzařazení vrtáku na jeho místo. Hloubka dutin: 12–37 mm, barva červená RAL 3020.
Kód: 2034 16
Plastový box pro ukládání kleštin s průměrem 16 mm65 Kč bez DPH
(79 Kč s DPH)
Box je určený k odkládání a skladování upínacích kleštin různých s velkým průměrem 16 mm, barva červená RAL 3020 nebo modrá RAL 5015.
Kód: 2035 28
Plastový box pro ukládání kleštin s průměrem 28 mm65 Kč bez DPH
(79 Kč s DPH)
Box je určený k odkládání a skladování upínacích kleštin různých s velkým průměrem 28 mm, barva červená RAL 3020 nebo modrá RAL 5015.
Kód: 2043 IMBUS 2-10
Plastový box pro ukládání šestihranných klíčů78 Kč bez DPH
(94 Kč s DPH)
Box je určený k ukládání šestihranných klíčů IMBUS. Rozměry klíčů 2, 2.5, 3, 4, 5, 8, 10 mm. Hloubka dutin 25–60 mm, barva červená RAL 3020 nebo modrá RAL 5015.
Kód: 2071 M3-M12
Plastový box pro ukládání závitníků M3-M12135 Kč bez DPH
(163 Kč s DPH)
Box je určený k ukládání závitníků pro závity M3-M12. Odstupňování jednotlivých průměrů děr usnadňuje a urychluje nalezení a znovuzařazení závitníku na jeho místo. Barva červená RAL 3020.
Kód: 2085 EDM 80x80
Plastový box pro ukládání držáků elektrod 80x8080 Kč bez DPH
(97 Kč s DPH)
Box je určený k ukládání držáků elektrod renomovaných výrobců. Na pracovištích hloubících strojů umožňuje přehledné, bezpečné a šetrné vyrovnání elektrod, barva červená RAL 3020.
Kód: 2093 EDM 60x160
Plastový box pro ukládání držáků elektrod 60x160135 Kč bez DPH
(163 Kč s DPH)
Box je určený k ukládání držáků elektrod renomovaných výrobců. Na pracovištích hloubících strojů umožňuje přehledné, bezpečné a šetrné vyrovnání elektrod, barva červená RAL 3020.
Kód: 2317 20
Plastový box pro ukládání kleštin s průměrem 20 mm65 Kč bez DPH
(79 Kč s DPH)
Box je určený k odkládání a skladování upínacích kleštin různých s velkým průměrem 20 mm, barva červená RAL 3020.
Kód: 2319 32
Plastový box pro ukládání kleštin s průměrem 32 mm135 Kč bez DPH
(163 Kč s DPH)
Box je určený k odkládání a skladování upínacích kleštin různých s velkým průměrem 32 mm, barva červená RAL 3020.
Stavebnicový systém boxů slouží k řádnému a přehlednému ukládání nástrojů na pracovištích a ve skladech.
 |
 |
|

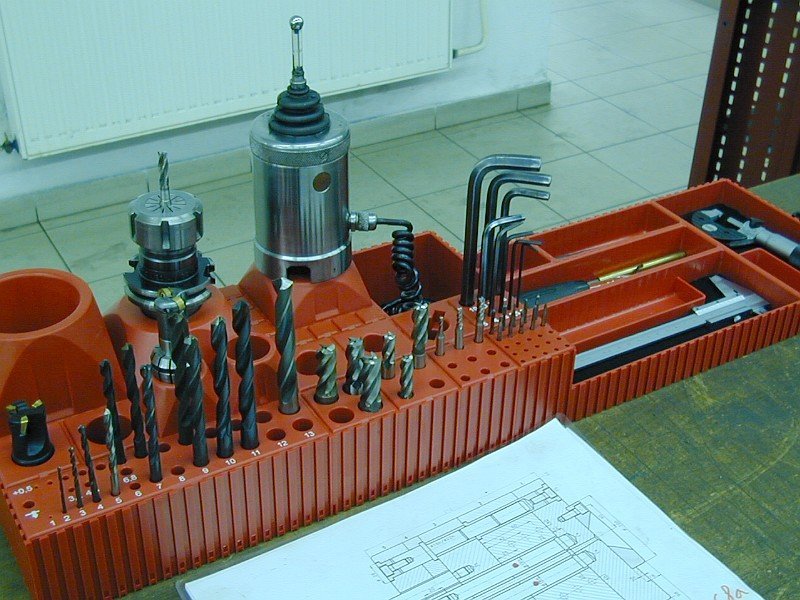

| Ukázka 1 | Ukázka 2 |
Boxy se vyrábějí z materiálu ABS ve dvou barevných provedeních, v barvě červené (RAL 3020) a modré (RAL 5015). Podrobný popis jednotlivých dílů naleznete v internetovém katalogu.
 |
 |
|

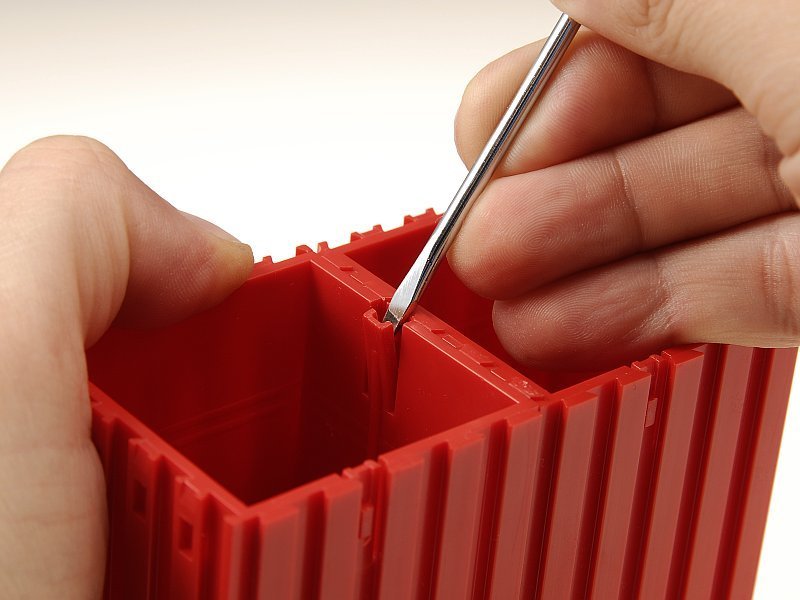

Boxy jsou koncipovány jako vysoce variabilní dílenská stavebnice. Spojují se pomocí rybinového drážkování do libovolných sestav. Proti samovolnému rozložení sestavy slouží pojistka. Potřebujete-li sestavu opět rozebrat, je u jednotlivých dílů nejprve nutno pojistku odpružit.
 |
 |
|
| Rybinové drážkování | Pružná pojistka |
Všechny díly stavebnice lze navzájem kombinovat nejen mezi sebou, ale i s krabičkami, panely a rozšiřujícími prvky.
Při vytváření sestav postupujte podle návodu. Obzvláště důležité je zachovat správnou orientaci dílů stavebnice při sestavování. Nesprávná orientace způsobí, že další díly nebude možné připojit.
Mezi součástmi stavebnice najdete zvláštní boxy pro sady vrtáků a boxy k uložení IMBUS klíčů nebo držáku elektrod.
 |
 |
|
| Pro sady vrtáků | Pro IMBUS klíče |
V boxech pro vrtáky jsou průměry úložných dutin odstupňovány po 0,1mm a mají popisky. Popis urychluje nalezení potřebného vrtáku a odstupňování napomáhá ke správnému zařazení vrtáku zpět na patřičné místo.
Při vytváření sestav je nutné dodržovat dvě jednoduchá pravidla. Tak předejdete obtížím a vyhnete se špatné zkušenosti.
Uživatelům bez dřívějších zkušeností doporučujeme provést před započením práce rozvahu o celkovém uspořádání sestavy na čtverečkovaný papír. To může být obzvláště užitečné při kombinování dílů s rozdílnými moduly pro spojování.
 |
 |
|
| 1. Neuspořádané boxy | 2. Správně natočené boxy |
Na každém boxu najdete čtyři rozdílné rohy. Jen jeden z nich má tvar šipky a nazývá se polohovací roh.
Každý prvek systému před připojením do sestavy nejprve správně otočte. Polohovací roh by měl směřovat do dolního (resp. bližšího) levého rohu výsledné sestavy (viz obr. 2).
 |
 |
|
| 3. Připojovací pořadí | 4. Výsledná sestava |
Při vytváření sestavy připojujte jednotlivé boxy k celku vždy nejprve v příčném směru zleva doprava (směr 1). Je-li řada dostatečně široká, můžete připojovat další díly v podélném směru zepředu dozadu (resp. zdola nahoru, směr 2).
Dodržení správného připojovacího pořadí znamená, že začnete v levém bližším (resp. levém dolním) rohu sestavy a skončíte v pravém vzdálenějším (pravém horním) rohu sestavy.
jak-na-boxy-cz.pdf (1,11 MB) - Návod na spojování boxů pro tisk
