Kód: NCSR5427-4

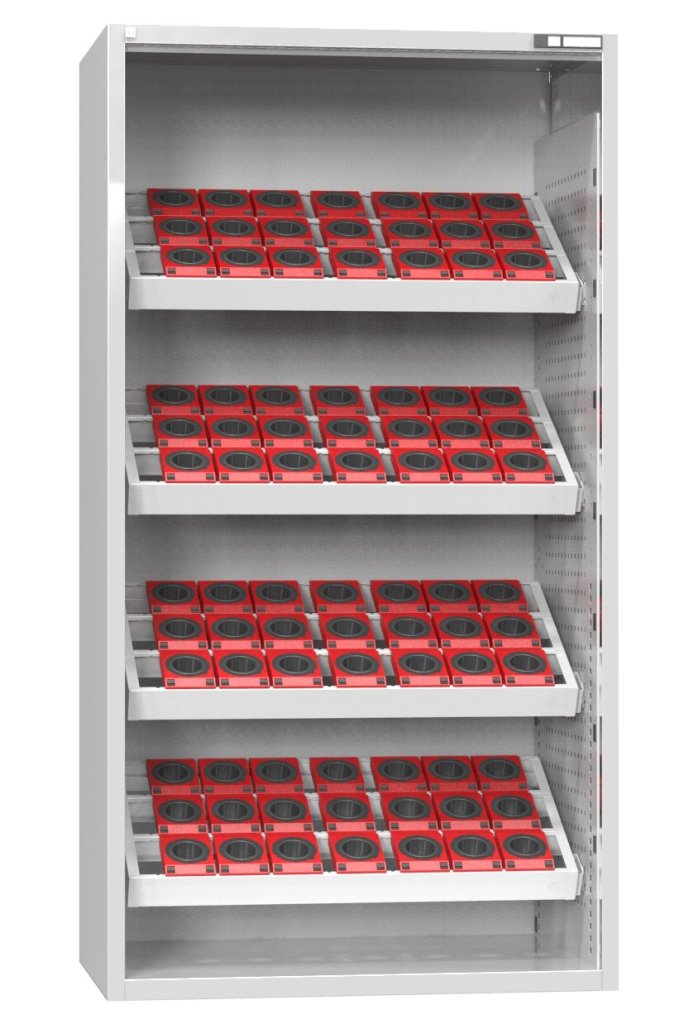

Skříň pro NC nástroje s roletovými dveřmi, nosnost 600 kg. Výška 1950, šířka 1044, hloubka 655 mm. Vybavení 4x nástrojový rám do celý popis a parametry
Skříň pro NC nástroje s roletovými dveřmi, nosnost 600 kg. Výška 1950, šířka 1044, hloubka 655 mm. Vybavení 4x nástrojový rám do skříně, bez držáků nástrojů nebo včetně různých držáků - viz Varianty produktu nebo tabulku v detailním popisu produktu.
| Vybavení | Počet kusů | Objednací číslo | W x D x H mm | Nosnost | Hmotnost |
| bez držáků nástrojů | - | NCSR5427-1 | 1044 x 655 x 1950 | 600 kg | 106 kg |
| ISO 40 | 156 | NCSR5427-2 | 1044 x 655 x 1950 | 600 kg | 122 kg |
| ISO 50 | 84 | NCSR5427-3 | 1044 x 655 x 1950 | 600 kg | 119 kg |
| HSK 63 | 156 | NCSR5427-4 | 1044 x 655 x 1950 | 600 kg | 122 kg |
| VDI 40 | 84 | NCSR5427-5 | 1044 x 655 x 1950 | 600 kg | 119 kg |
| Společná výbava: 4x nástrojový rám do skříně | |||||
| Výška: | 1950 mm |
|---|---|
| Šířka: | 1044 mm |
| Hloubka: | 655 mm |
| Velikost: | 54 x 27 |
| Výbava držáky: | 156x držák HSK 63 |
| Nosnost: | 600 kg |
| Hmotnost: | 122 kg |
| Záruka (roky): | 2 |
| Výrobce: |
|
| Kód | NCSR5427-1 | NCSR5427-2 | NCSR5427-3 | Právě prohlížíte NCSR5427-4 | NCSR5427-5 |
|---|---|---|---|---|---|
| Výška | 1950 mm | 1950 mm | 1950 mm | 1950 mm | 1950 mm |
| Šířka | 1044 mm | 1044 mm | 1044 mm | 1044 mm | 1044 mm |
| Hloubka | 655 mm | 655 mm | 655 mm | 655 mm | 655 mm |
| Velikost | 54 x 27 | 54 x 27 | 54 x 27 | 54 x 27 | 54 x 27 |
| Výbava držáky | bez držáků nástrojů | 156x držák ISO 40 | 84x držák ISO 50 | 156x držák HSK 63 | 84x držák VDI 40 |
| Nosnost | 600 kg | 600 kg | 600 kg | 600 kg | 600 kg |
| Hmotnost | 106 kg | 122 kg | 119 kg | 122 kg | 119 kg |
| Skladem | Ne | Ne | Ne | Ne | Ne |
| Cena bez DPH | 33 769 Kč | 53 268 Kč | 45 736 Kč | 59 663 Kč | 46 244 Kč |
Kód: ZCT75
Zásuvky ZCT - výška čela 75 až 300 mm, výsuv 100% (7 modelů)3 801 Kč bez DPH
(4 599 Kč s DPH)
Zásuvky do korpusů zásuvkových skříní ZC, vnitřní šířka x hloubka zásuvky 918 x 459 mm, výška čela 75, 100, 125, 150, 200, 250 nebo 300 mm, výsuv 100%, nosnost 200 kg.
Kód: ZCE75
Zásuvky ZCE - výška čela 75 až 300 mm, výsuv 88% (7 modelů)1 993 Kč bez DPH
(2 412 Kč s DPH)
Zásuvky do korpusů zásuvkových skříní ZC, vnitřní šířka x hloubka zásuvky 918 x 459 mm, výška čela 75, 100, 125, 150, 200, 250 nebo 300 mm, výsuv 88%, nosnost 70 kg.
Kód: NCNN54
Nosič nástrojů do NC skříní, vozíků a stojanů1 104 Kč bez DPH
(1 336 Kč s DPH)
Nosič nástrojů do NC skříní, vozíků a stolních stojanů, velikost 36D nebo 54D. Dodáváno se sadou multifunkčních držáků. Do nosiče se vkládají a fixují plastové i dřevěné držáky nástrojů. Multifunkční držák umožňuje nastavení úhlu sklonu nosiče.
Kód: NCNR5427
Nástrojový rám do NC skříní, vozíků a stojanů1 470 Kč bez DPH
(1 779 Kč s DPH)
Nástrojový rám do NC skříní, vozíků a stolních stojanů, velikost 36 x 27D, 36 x 36D nebo 54 x 27D. Dodáváno se sadou multifunkčních držáků. Do rámu se vkládají a fixují plastové i dřevěné držáky nástrojů. Multifunkční držák umožňuje nastavení úhlu sklonu nástrojového rámu.
Kód: NCP5427
Police do NC skříní POLAK1 078 Kč bez DPH
(1 304 Kč s DPH)
Přestavitelná police do NC skříní, nosnost 100kg, materiál pozink. Šířka 965 x hloubka 571 x tloušťka 25 mm.
Kód: NCSOSR5427
Sokl k NC dílenským skříním POLAK2 962 Kč bez DPH
(3 584 Kč s DPH)
Sokl k NC dílenským skříním POLAK, výška 100 mm. Sokl určen pro NC skříně NCSR5427K. Skříň se na sokl staví a fixuje pomocí profilů umístěných na horní ploše soklu. Součástí soklu jsou odnímatelná čela, po odejmutí je možné najet pod skříň na soklu VZV vozíkem. Možné objednat dodatečně.
Kód: NCSK3627K
Skříň pro NC nástroje s křídlovými dveřmi18 925 Kč bez DPH
(22 899 Kč s DPH)
Skříň pro NC nástroje s křídlovými dveřmi, plné křídlové dveře, nosnost 400 kg. Výška 1950, šířka 738, hloubka 655 mm, bez vnitřního vybavení.
Kód: NCSK5427K
Skříň pro NC nástroje s křídlovými dveřmi22 411 Kč bez DPH
(27 117 Kč s DPH)
Skříň pro NC nástroje s křídlovými dveřmi, plné křídlové dveře, nosnost 600 kg. Výška 1950 x šířka 1044 x hloubka 655 mm, bez vnitřního vybavení.
Kód: NCSR3627K
Skříň pro NC nástroje roletová22 908 Kč bez DPH
(27 719 Kč s DPH)
Skříň pro NC nástroje s roletou, samonavíjecí hliníková lamelová roleta, nosnost 400 kg. Výška 1950 x šířka 738 x hloubka 655 mm, bez vnitřního vybavení.
Kód: NCSR5427K
Skříň pro NC nástroje roletová27 890 Kč bez DPH
(33 747 Kč s DPH)
Skříň pro NC nástroje s roletou, samonavíjecí hliníková lamelová roleta, nosnost 600 kg. Výška 1950 x šířka 1044 x hloubka 655 mm, bez vnitřního vybavení.
Kód: NCS_11_E
Skříň pro CNC nástroje NCS 11E35 963 Kč bez DPH
(43 515 Kč s DPH)
Skříň pro CNC nástroje s křídlovými dveřmi, plné křídlové dveře, nosnost 800kg. Výška 1950, šířka 950, hloubka 600 mm. Možnost náhrady plných dveří dveřmi prosklenými nebo dveřmi s drátěnou výplní. Barva korpusu RAL 7035 světle šedá.
Kód: NCSK3627-1
Skříň pro NC nástroje s křídlovými dveřmi (5 modelů)27 295 Kč bez DPH
(33 027 Kč s DPH)
Skříň pro NC nástroje s křídlovými dveřmi, plné křídlové dveře, nosnost 400 kg. Výška 1950, šířka 738, hloubka 655 mm. Vybavení 8x nosič nástrojů, bez držáků nástrojů nebo včetně různých držáků - viz Varianty produktu nebo tabulku v detailním popisu produktu.
Kód: NCSR3627-6
Roletová skříň pro NC nástroje (5 modelů)37 157 Kč bez DPH
(44 960 Kč s DPH)
Skříň pro NC nástroje s roletovými dveřmi, nosnost 400 kg. Výška 1950, šířka 738, hloubka 655 mm. Vybavení 2x police, 1x nástrojový rám do skříně, 1x zásuvka 75 mm s plnovýsuvem, 2x zásuvka 75 mm s plnovýsuvem + 2x nástrojový rám do zásuvky. Bez držáků nástrojů nebo včetně různých držáků - viz Varianty produktu nebo tabulku v detailním popisu produktu.
Kód: NCSR3627-1
Roletová skříň pro NC nástroje (5 modelů)31 278 Kč bez DPH
(37 846 Kč s DPH)
Skříň pro NC nástroje s roletovými dveřmi, nosnost 400 kg. Výška 1950, šířka 738, hloubka 655 mm. Vybavení 8x nosič nástrojů, bez držáků nástrojů nebo včetně různých držáků - viz Varianty produktu nebo tabulku v detailním popisu produktu.
Kód: NCSK3627-6
Skříň pro NC nástroje s křídlovými dveřmi (5 modelů)33 174 Kč bez DPH
(40 141 Kč s DPH)
Skříň pro NC nástroje s křídlovými plnými dveřmi, nosnost 400 kg. Výška 1950, šířka 738, hloubka 655 mm. Vybavení 2x police, 1x nástrojový rám do skříně, 1x zásuvka 75 mm s plnovýsuvem, 2x zásuvka 75 mm s plnovýsuvem + 2x nástrojový rám do zásuvky. Bez držáků nástrojů nebo včetně různých držáků - viz Varianty produktu nebo tabulku v detailním popisu produktu.
Kód: NCSK5427-1
Skříň pro NC nástroje s křídlovými dveřmi (5 modelů)28 289 Kč bez DPH
(34 230 Kč s DPH)
Skříň pro NC nástroje s křídlovými plnými dveřmi, nosnost 600 kg. Výška 1950, šířka 1044, hloubka 655 mm. Vybavení 4x nástrojový rám do skříně, bez držáků nástrojů nebo včetně různých držáků - viz Varianty produktu nebo tabulku v detailním popisu produktu.
Kód: NCSR5427-1
Roletová skříň pro NC nástroje (5 modelů)33 769 Kč bez DPH
(40 860 Kč s DPH)
Skříň pro NC nástroje s roletovými dveřmi, nosnost 600 kg. Výška 1950, šířka 1044, hloubka 655 mm. Vybavení 4x nástrojový rám do skříně, bez držáků nástrojů nebo včetně různých držáků - viz Varianty produktu nebo tabulku v detailním popisu produktu.
Kód: NCSR5427-6
Roletová skříň pro NC nástroje (5 modelů)41 370 Kč bez DPH
(50 058 Kč s DPH)
Skříň pro NC nástroje s roletovými dveřmi, nosnost 600 kg. Výška 1950, šířka 1044, hloubka 655 mm. Vybavení 2x nástrojový rám do skříně, 2x zásuvka 75 mm s plnovýsuvem + 2x nástrojový rám do zásuvky. Bez držáků nástrojů nebo včetně různých držáků - viz Varianty produktu nebo tabulku v detailním popisu produktu.
Kód: NCSR3627-11
Roletová skříň pro NC nástroje s výbavou39 385 Kč bez DPH
(47 656 Kč s DPH)
Skříň pro NC nástroje s roletovými dveřmi. Nosnost 400 kg. Výška 1950, šířka 738, hloubka 655 mm. Vnitřní výbava - 2x police, 2x nástrojový rám do skříně, 1x zásuvka 75 mm s plnovýsuvem + 12x 3-dílný žlab, 1x zásuvka 100 mm s plnovýsuvem + 12x krabička PK75, 1x zásuvka 100 mm s plnovýsuvem + protiskluzová podložka, bez držáků nástrojů.
Kód: NCSR3627-12
Roletová skříň pro NC nástroje s výbavou53 124 Kč bez DPH
(64 280 Kč s DPH)
Skříň pro NC nástroje s roletovými dveřmi. Nosnost 400 kg. Výška 1950, šířka 738, hloubka 655 mm. Vnitřní výbava - 2x police, 2x nástrojový rám do skříně, 1x zásuvka 100 mm s plnovýsuvem + 12x 3-dílný žlab, 1x zásuvka 100 mm s plnovýsuvem + 12x krabička PK75, 3x zásuvka 100 mm s plnovýsuvem + 3x nástrojový rám do zásuvky, 1x zásuvka 150 mm s plnovýsuvem bez vybavení, bez držáků nástrojů.
Kód: NCSK5427-6
Skříň pro NC nástroje s křídlovými dveřmi (5 modelů)35 891 Kč bez DPH
(43 428 Kč s DPH)
Skříň pro NC nástroje s křídlovými plnými dveřmi, nosnost 600 kg. Výška 1950, šířka 1044, hloubka 655 mm. Vybavení 2x nástrojový rám do skříně, 2x zásuvka 75 mm s plnovýsuvem + 2x nástrojový rám do zásuvky. Bez držáků nástrojů nebo včetně různých držáků - viz Varianty produktu nebo tabulku v detailním popisu produktu.
Kód: NCSK3627-11
Skříň pro NC nástroje s křídlovými dveřmi s výbavou35 402 Kč bez DPH
(42 836 Kč s DPH)
Skříň pro NC nástroje s plnými křídlovými dveřmi. Nosnost 400 kg. Výška 1950, šířka 738, hloubka 655 mm. Vnitřní výbava - 2x police, 2x nástrojový rám do skříně, 1x zásuvka 75 mm s plnovýsuvem + 12x 3-dílný žlab, 1x zásuvka 100 mm s plnovýsuvem + 12x krabička PK75, 1x zásuvka 100 mm s plnovýsuvem + protiskluzová podložka, bez držáků nástrojů.
Kód: NCSK3627-12
Skříň pro NC nástroje s křídlovými dveřmi s výbavou49 141 Kč bez DPH
(59 461 Kč s DPH)
Skříň pro NC nástroje s plnými křídlovými dveřmi. Nosnost 400 kg. Výška 1950, šířka 738, hloubka 655 mm. Vnitřní výbava - 2x police, 2x nástrojový rám do skříně, 1x zásuvka 100 mm s plnovýsuvem + 12x 3-dílný žlab, 1x zásuvka 100 mm s plnovýsuvem + 12x krabička PK75, 3x zásuvka 100 mm s plnovýsuvem + 3x nástrojový rám do zásuvky, 1x zásuvka 150 mm s plnovýsuvem bez vybavení, bez držáků nástrojů.
Kód: NCSK5427-11
Skříň pro NC nástroje s křídlovými dveřmi s výbavou43 955 Kč bez DPH
(53 186 Kč s DPH)
Skříň pro NC nástroje s plnými křídlovými dveřmi. Nosnost 600 kg. Výška 1950, šířka 1044, hloubka 655 mm. Vnitřní výbava - 2x police, 2x nástrojový rám do skříně, 1x zásuvka 75 mm s plnovýsuvem + 18x 3-dílný žlab, 1x zásuvka 100 mm s plnovýsuvem + 18x krabička PK75, 1x zásuvka 100 mm s plnovýsuvem + protiskluzová podložka, bez držáků nástrojů.
V novém katalogu najdete 280 stran s více než 2 000 položek dílenského nábytku. Vývojáři firmy posunuli dílenský nábytek POLAK zase o něco dál. Věříme, že jejich kreativita a energie, vložená do vlastní výroby originálních produktů, přinese maximální spokojenost našich zákazníků.
Moderní virtuální svět dnes nelze ignorovat a proto je s novým Katalogem dílenského nábytku 2018 v klasické tištěné podobě, který si u nás můžete objednat, spuštěn i katalog elektronický, který přináší ještě více informací, návody, tipy, rady, videa a spoustu dalších vychytávek. Odkazy níže vám umožní stáhnout katalog ve formátu PDF (velikost 41,5 MB) nebo si můžete rovnou prohlížet e-katalog online.
STÁHNOUT KATALOG PDF
PROHLÍŽET E-KATALOG
Výrobky zn. POLAK jsou vybaveny QR nebo NFC kódem, což umožňuje rychlé propojení výrobku s důležitými informacemi, uloženými na unikátním webovém portále smfu.eu. Zde najdete podrobné návody, rady, vysvětlivky a také můžete kontaktovat pracovníky POLAK CZ.
Katalog, veškerou dokumentaci k výrobkům, návody, videa, tipy a rady naleznete na www.smfu.eu
Modulární POLAK NC skladovací a transportní systém je vaše ideální příležitost pro bezpečné a přehledné skladování nástrojů. Pro jeho použití hovoří jasně jeho výhody:
Jeden originální systém řeší skladování obráběcích i vysekávacích nástrojů. Skladování obráběcích nástrojů a skladování vysekávacích nástrojů se liší pouze druhem držáků nástrojů, ukládací a transportní prostředky jsou shodné.
 |
Popisné štítky dřevěných držáků: Lihovým popisovačem identifikujete na plastovém štítku ukládané nástroje. Při změně štítek jednoduše setřete lihem a můžete opět psát. |
 |
Funkce Chytrý nábytek: Smartphone nebo tablet s aplikací čtečky čárových kódů nebo NFC technologií vás přenese do virtuální online poradny dílenského nábytku POLAK. Aktuální tipy, rady a informace o vašem produktu máte neustále po ruce. |
 |

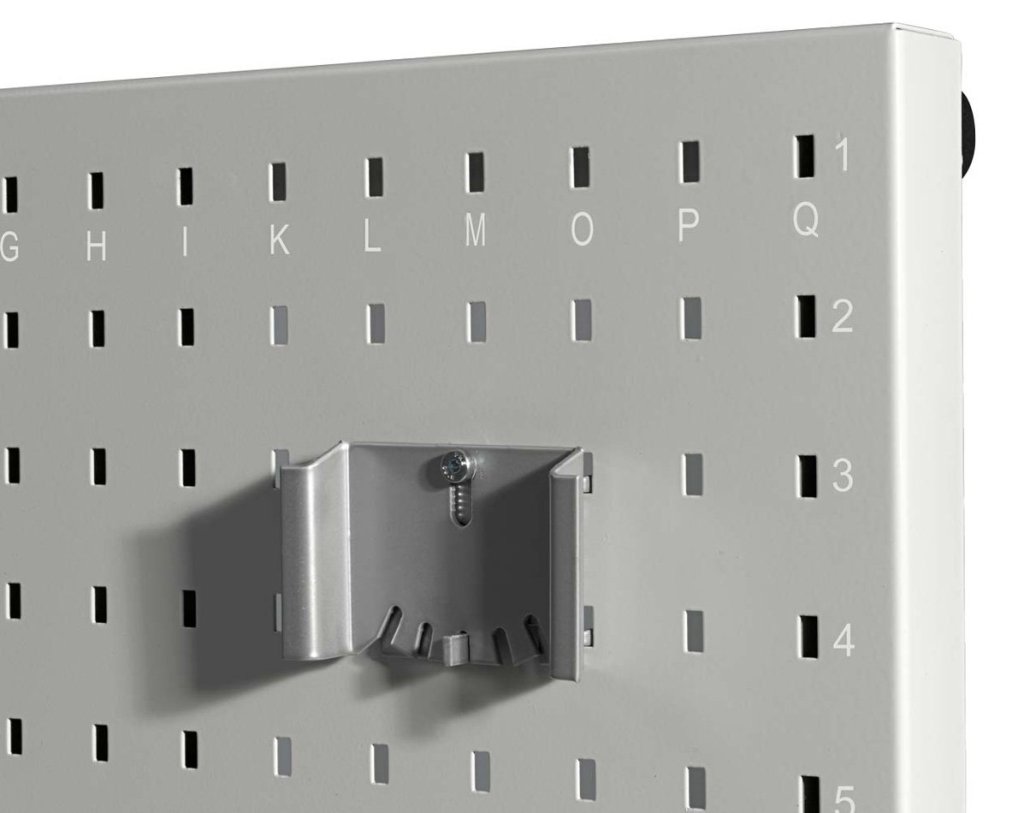

Systém identifikace otvorů: Zjednodušuje orientaci na velkoplošně děrovaných panelech. Tento systém oceníte ve chvíli, kdy budete zavěšovat držáky nástrojových rámů v protilehlých děrovaných stěnách do shodných pozic. |
 |
Pomocné orientační mřížky: Slouží pro snadné a vhodně zvolené uspořádání vašich nástrojů v univerzálních plastových a dřevěných držácích. |
 |
Pojistky plastových držáků: Umožňují fixaci plastových držáků v nástrojových rámech pohodlně a bez nářadí dvěma pojistkami v těle držáku. |
 |
Multifunkční držák: Zvolíte a na držácích nastavíte úhel sklonu nástrojových rámů (nosičů). Sadu držáků zavěsíte za asistence systému identifikace otvorů do perforovaných stěn skříní nebo vozíků a do držáků uchytíte nástrojový rám (nosič). |
 |
Pojistka dřevěných držáků: Slouží k bezpečné fixaci dřevěného držáku v rámu. |
 |
Sorpční textilie: S udržením celkové čistoty úložného prostoru pomůže speciální sorpční textilie ze směsi recyklovaných vláken. Absorbuje chladicí emulze, ropné látky, vodu. Textilii je možné recyklovat vymačkáním, odstředěním nebo ji ekologicky zlikvidovat. Sorpční kapacita je cca 2 l/m2. |
SKLADOVACÍ KAPACITY ÚLOŽNÝCH A PŘEPRAVNÍCH PRVKŮ
V přehledné tabulce naleznete maximální kapacitu jednotlivých nástrojových rámů a nosičů nástrojů k uložení plastových a dřevěných držáků nástrojů. Při plánování nezapoměňte na maximální nosnosti jednotlivých NC úložných a transportních prvků. Zbytečně je nepřetěžujte, dbejte na svoji bezpečnost.
| Počet plastových držáků v nástrojových rámech | Počet plastových držáků v nosičích | ||||||
| Typ držáku | 36 x 27D | 54 x 27D | 36 x 36D | 54 x 36D | 36D | 54D | Typ držáku |
| ISO 30 | 24 | 39 | 32 | 52 | 8 | 13 | ISO 30 |
| ISO 40 | 24 | 39 | 32 | 52 | 8 | 13 | ISO 40 |
| ISO 50 | 15 | 21 | 20 | 28 | 5 | 7 | ISO 50 |
| HSK 32 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 32 |
| HSK 40 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 40 |
| HSK 50 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 50 |
| HSK 63 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 63 |
| HSK 80 | 15 | 21 | 20 | 28 | 5 | 7 | HSK 80 |
| HSK 100 | 15 | 21 | 20 | 28 | 5 | 7 | HSK 100 |
| VDI 30 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 30 |
| VDI 40 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 40 |
| VDI 50 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 50 |
| ABS 25 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 25 |
| ABS 32 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 32 |
| ABS 40 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 40 |
| ABS 50 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 50 |
| ABS 63 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 63 |
| CAPTO 3 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 3 |
| CAPTO 4 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 4 |
| CAPTO 5 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 5 |
| UNI | 15 | 21 | 20 | 28 | 5 | 7 | UNI |
| Počet dřevěných držáků v nástrojových rámech | Počet dřevěných držáků v nosičích | ||||||
| 3 | 3 | 4 | 4 | 1 | 1 | ||
Plastové i dřevěné držáky nástrojů se vkládají a fixují v nosičích nástrojů nebo nástrojových rámech. Tyto následně pomocí sady držáků umístíte do skříní, vozíků, zásuvek nebo stolních stojanů.
Nástrojové rámy jsou jednotné pro celý ukládací a transportní systém, pouze nástrojové rámy do zásuvek jsou mírně odlišné (jsou o několik mm užší), jejich úložná kapacita je však shodná.
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ PLASTOVÉ
Základním prvkem fixace nástrojů a ochrany upínacích částí nástrojů třískového obrábění jsou plastové držáky. Skladovací systém vychází z ukládání jednoho nástroje do jednoho držáku.
Originální držáky POLAK jsou dostupné v několika typech. Tam, kde typizovaný držák nevyhovuje, použijte univerzální držák, který si sami snadno upravíte.
Plastové držáky jsou vyrobeny z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech jsou fixovány v požadované poloze dvěma pojistkami. Bez nářadí, bez šroubování!
Držák univerzální:
| Obrázek | Nástrojový systém | Objednací číslo | W x D mm |
 |
Univerzální | NCUNI | 102 x 140 |
| Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Univerzální držák snadno upravíte k uložení různých nástrojů. Přestavitelnou přepážku použijete například jako dno pro uložení vrtáků nebo jako další stabilizační prvek delších nástrojů (viz níže). | |||
 |
 |
 |
 |
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ DŘEVĚNÉ
Pro skladování drobnějších obráběcích nástrojů a jejich komponent využijte dřevěné držáky. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dna (opory) pro nástroje, které by mohly propadnout skrz dřevěný držák (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
| Obrázek | Velikost | Objednací číslo | W x D mm | Počet pozic |
 |
36D | NCW36UNI | 550 x 142 |
104 |
| 54D | NCW54UNI | 855 x 142 | 164 | |
| Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Součástí držáku je vanička výšky 32 mm a textilie pro absorpci ropných látek. |
||||
 |
 |
 |
| Kompletní sestava vložená do nástrojového rámu | ||
 |
 |
 |
DRŽÁKY DĚROVACÍCH NÁSTROJŮ
Systém Trumpf: Pro skladování děrovacích nástrojů systému Trumpf je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
| Obrázek | Velikost | Objednací číslo |
W x D mm |
Počet pozic kazeta |
 |
36D | NCW36TR1 | 550 x 142 |
3 |
| 54D | NCW54TR1 | 855 x 142 | 4 |
|
| Pro Trumpf nástrojové kazety. Držák je standardně vybaven vaničkou výšky 32 mm a textilií pro absorpci ropných látek. | ||||
 |
 |
 |
Systém Thick Turret: Pro skladování děrovacích nástrojů systému Thick Turret je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Výška kovové vaničky odpovídá délce upínací části nástrojů Thick Turret, proto můžete držáky Thick Turret skladovat v zásuvkách výšky čela 150 mm a vyšších.
| Držák stanice A kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH1 | 550 x 142 |
5 10 10 10 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
| Držák stanice B kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH2 | 550 x 142 |
3 3 6 6 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
| Držák stanice C kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH3 | 550 x 142 |
3 - 3 3 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
NC ZÁSUVKOVÉ SKLADOVÁNÍ
Nástrojové rámy pro zásuvky rozšiřují možnosti ukládání nástrojů v rámci celého stavebnicového nábytkového systému POLAK. Protože nástroje a upínací trny nástrojů jsou různě dlouhé, je možné nástrojové rámy v zásuvkách výškově nastavovat. Nástrojový rám je v zásuvce zavěšen pomocí sady čtyř držáků, které jsou součástí dodávky nástrojového rámu.
Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!
Nástrojový rám do zásuvky
| Obrázek | Velikost zásuvky | Objednací číslo | W mm | D mm | H mm |
 |
36 x 27D |
NCNRZ3627 | 593 | 448 | 74 |
| 54 x 27D |
NCNRZ5427 | 901 | 448 | 74 | |
| 36 x 36D |
NCNRZ3636 | 593 | 597 | 74 | |
| 54 x 36D |
NCNRZ5436 | 901 | 597 |
74 | |
| Sada zavěšovacích držáků | |||||
 |
|||||
| Výška čela zásuvky A mm | Maximální délka upínacího trnu nástroje B mm | ||||
| Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
| 75 | 90 | X | X | X | X |
| 100 | 90 | X | X | X | X |
| 125 | 90 | X | X | X | X |
| 150 | 90 | 120 | 150 | X | X |
| 200 | 90 | 170 | 200 | X | X |
| 250 | 90 | 170 | 200 | X | X |
| 300 | 90 | 270 | 300 | 150 | 180 |
|
Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
Závěsný držák nástrojových rámů do zásuvek |
 |
Typické pro značku POLAK jsou velmi oceňovaná systémovost a široká variabilita produktů. Variabilní program zásuvkových skříní POLAK vyhoví přesně vašim potřebám a přáním. Vysoce kvalitní zásuvkové skříně jsou vyrobeny nejnovějšími automatizovanými výrobními postupy, které zajišťují stálou kvalitu a přesnost. Korpusy zásuvkových skříní tvoří svařenec jednotlivých konstrukčních dílů z kvalitních ocelových plechů. Vnitřní konstrukce koprusů je opatřena perforací po 25 mm, která je využita k uchycení vodících lišt zásuvek, jejich výškovému uspořádání a nakonfigurování požadované zásuvkové sestavy. Přestavování vodících lišt nebo háčků polic probíhá jednoduše a velice rychle bez použití nástrojů. Zásuvková skříň je opatřena mechanismem centrálního zamykání a blokace zásuvek. Zásuvky jsou základním skladovacím prvkem, a proto splňují vysoké požadavky na pevnost a stabilitu. Produkce POLAK nabízí 7 výšek zásuvek s perforací bočnic a dna s roztečí 17 mm. To vám poskytne možnost využití dělícího materiálu k efektivnímu rozvržení objemu zásuvek.
TECHNICKÉ ÚDAJE ZÁSUVEK:
Jednoduchý výsuv E:
Plný výsuv T:
Pojistka zásuvek:
Blokace zásuvek:
Zásuvku s plným výsuvem T (100%) je možno přiobjednat jako variantu místo standardní zásuvky E s výsuvem 88%. Nosnost zásuvky E je 70 kg, nosnost zásuvky T je 200 kg. Orientační příplatkové ceny viz tabulka níže.
| Pro zásuvkové skříně a mobilní kontejnery ZA: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZAT 75 | 75 / 50 | 897 | ZAT 75 P | 75 / 50 | 897 |
| ZAT 100 | 100 / 75 | 897 | ZAP 100 P | 100 / 75 | 897 |
| ZAT 125 | 125 / 75 | 897 | ZAP 125 P | 125 / 75 | 897 |
| ZAT 150 | 150 / 125 | 897 | ZAT 150 P | 150 / 125 | 897 |
| ZAT 200 | 200 / 175 | 897 | ZAT 200 P | 200 / 175 | 897 |
| ZAT 250 | 250 / 175 | 897 | ZAT 250 P | 250 / 175 | 897 |
| ZAT 300 | 300 / 275 | 897 | ZAT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZB: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZBT 75 | 75 / 50 | 1090 | ZBT 75 P | 75 / 50 | 1090 |
| ZBT 100 | 100 / 75 | 1090 | ZBP 100 P | 100 / 75 | 1090 |
| ZBT 125 | 125 / 75 | 1090 | ZBP 125 P | 125 / 75 | 1090 |
| ZBT 150 | 150 / 125 | 1090 | ZBT 150 P | 150 / 125 | 1090 |
| ZBT 200 | 200 / 175 | 1090 | ZBT 200 P | 200 / 175 | 1090 |
| ZBT 250 | 250 / 175 | 1090 | ZBT 250 P | 250 / 175 | 1090 |
| ZBT 300 | 300 / 275 | 1090 | ZBT 300 P | 300 / 275 | 1090 |
| Pro zásuvkové skříně a mobilní kontejnery ZC: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZCT 75 | 75 / 50 | 1165 | ZCT 75 P | 75 / 50 | 1165 |
| ZCT 100 | 100 / 75 | 1165 | ZCP 100 P | 100 / 75 | 1165 |
| ZCT 125 | 125 / 75 | 1165 | ZCP 125 P | 125 / 75 | 1165 |
| ZCT 150 | 150 / 125 | 1165 | ZCT 150 P | 150 / 125 | 1165 |
| ZCT 200 | 200 / 175 | 1165 | ZCT 200 P | 200 / 175 | 1165 |
| ZCT 250 | 250 / 175 | 1165 | ZCT 250 P | 250 / 175 | 1165 |
| ZCT 300 | 300 / 275 | 1165 | ZCT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZD: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZDT 75 | 75 / 50 | 897 | ZDT 75 P | 75 / 50 | 897 |
| ZDT 100 | 100 / 75 | 897 | ZDP 100 P | 100 / 75 | 897 |
| ZDT 125 | 125 / 75 | 897 | ZDP 125 P | 125 / 75 | 897 |
| ZDT 150 | 150 / 125 | 897 | ZDT 150 P | 150 / 125 | 897 |
| ZDT 200 | 200 / 175 | 897 | ZDT 200 P | 200 / 175 | 897 |
| ZDT 250 | 250 / 175 | 897 | ZDT 250 P | 250 / 175 | 897 |
| ZDT 300 | 300 / 275 | 897 | ZDT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZE: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZET 75 | 75 / 50 | 897 | ZET 75 P | 75 / 50 | 897 |
| ZET 100 | 100 / 75 | 897 | ZEP 100 P | 100 / 75 | 897 |
| ZET 125 | 125 / 75 | 897 | ZEP 125 P | 125 / 75 | 897 |
| ZET 150 | 150 / 125 | 897 | ZET 150 P | 150 / 125 | 897 |
| ZET 200 | 200 / 175 | 897 | ZET 200 P | 200 / 175 | 897 |
| ZET 250 | 250 / 175 | 897 | ZET 250 P | 250 / 175 | 897 |
| ZET 300 | 300 / 275 | 897 | ZET 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZG: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZGT 75 | 75 / 50 | 1165 | ZGT 75 P | 75 / 50 | 1165 |
| ZGT 100 | 100 / 75 | 1165 | ZGP 100 P | 100 / 75 | 1165 |
| ZGT 125 | 125 / 75 | 1165 | ZGP 125 P | 125 / 75 | 1165 |
| ZGT 150 | 150 / 125 | 1165 | ZGT 150 P | 150 / 125 | 1165 |
| ZGT 200 | 200 / 175 | 1165 | ZGT 200 P | 200 / 175 | 1165 |
| ZGT 250 | 250 / 175 | 1165 | ZGT 250 P | 250 / 175 | 1165 |
| ZGT 300 | 300 / 275 | 1165 | ZGT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZH: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZHT 75 | 75 / 50 | 897 | ZHT 75 P | 75 / 50 | 897 |
| ZAH 100 | 100 / 75 | 897 | ZHP 100 P | 100 / 75 | 897 |
| ZHT 125 | 125 / 75 | 897 | ZHP 125 P | 125 / 75 | 897 |
| ZHT 150 | 150 / 125 | 897 | ZHT 150 P | 150 / 125 | 897 |
| ZHT 200 | 200 / 175 | 897 | ZHT 200 P | 200 / 175 | 897 |
| ZHT 250 | 250 / 175 | 897 | ZHT 250 P | 250 / 175 | 897 |
| ZHT 300 | 300 / 275 | 897 | ZHT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZK: | |||||
| Typ zásuvky (bez pojistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s pojistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZKT 75 | 75 / 50 | 1165 | ZKT 75 P | 75 / 50 | 1165 |
| ZKT 100 | 100 / 75 | 1165 | ZKP 100 P | 100 / 75 | 1165 |
| ZKT 125 | 125 / 75 | 1165 | ZKP 125 P | 125 / 75 | 1165 |
| ZKT 150 | 150 / 125 | 1165 | ZKT 150 P | 150 / 125 | 1165 |
| ZKT 200 | 200 / 175 | 1165 | ZKT 200 P | 200 / 175 | 1165 |
| ZKT 250 | 250 / 175 | 1165 | ZKT 250 P | 250 / 175 | 1165 |
| ZKT 300 | 300 / 275 | 1165 | ZKT 300 P | 300 / 275 | 1165 |
| Pro zásuvkové skříně a mobilní kontejnery ZL: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZLT 75 | 75 / 50 | 897 | ZLT 75 P | 75 / 50 | 897 |
| ZLT 100 | 100 / 75 | 897 | ZLP 100 P | 100 / 75 | 897 |
| ZLT 125 | 125 / 75 | 897 | ZLP 125 P | 125 / 75 | 897 |
| ZLT 150 | 150 / 125 | 897 | ZLT 150 P | 150 / 125 | 897 |
| ZLT 200 | 200 / 175 | 897 | ZLT 200 P | 200 / 175 | 897 |
| ZLT 250 | 250 / 175 | 897 | ZLT 250 P | 250 / 175 | 897 |
| ZLT 300 | 300 / 275 | 897 | ZLT 300 P | 300 / 275 | 897 |
| Pro zásuvkové skříně a mobilní kontejnery ZN: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZNT 75 | 75 / 50 | 800 | ZNT 75 P | 75 / 50 | 800 |
| ZNT 100 | 100 / 75 | 800 | ZNP 100 P | 100 / 75 | 800 |
| ZNT 125 | 125 / 75 | 800 | ZNP 125 P | 125 / 75 | 800 |
| ZNT 150 | 150 / 125 | 800 | ZNT 150 P | 150 / 125 | 800 |
| ZNT 200 | 200 / 175 | 800 | ZNT 200 P | 200 / 175 | 800 |
| ZNT 250 | 250 / 175 | 800 | ZNT 250 P | 250 / 175 | 800 |
| ZNT 300 | 300 / 275 | 800 | ZNT 300 P | 300 / 275 | 800 |
| Pro zásuvkové skříně a mobilní kontejnery ZP: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZPT 75 | 75 / 50 | 800 | ZPT 75 P | 75 / 50 | 800 |
| ZPT 100 | 100 / 75 | 800 | ZPP 100 P | 100 / 75 | 800 |
| ZPT 125 | 125 / 75 | 800 | ZPP 125 P | 125 / 75 | 800 |
| ZPT 150 | 150 / 125 | 800 | ZPT 150 P | 150 / 125 | 800 |
| ZPT 200 | 200 / 175 | 800 | ZPT 200 P | 200 / 175 | 800 |
| ZPT 250 | 250 / 175 | 800 | ZPT 250 P | 250 / 175 | 800 |
| ZPT 300 | 300 / 275 | 800 | ZPT 300 P | 300 / 275 | 800 |
| Pro zásuvkové skříně a mobilní kontejnery ZR: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Příplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Příplatková cena bez DPH |
| ZRT 75 | 75 / 50 | 800 | ZRT 75 P | 75 / 50 | 800 |
| ZRT 100 | 100 / 75 | 800 | ZRP 100 P | 100 / 75 | 800 |
| ZRT 125 | 125 / 75 | 800 | ZRP 125 P | 125 / 75 | 800 |
| ZRT 150 | 150 / 125 | 800 | ZRT 150 P | 150 / 125 | 800 |
| ZRT 200 | 200 / 175 | 800 | ZRT 200 P | 200 / 175 | 800 |
| ZRT 250 | 250 / 175 | 800 | ZRT 250 P | 250 / 175 | 800 |
| ZRT 300 | 300 / 275 | 800 | ZRT 300 P | 300 / 275 | 800 |
Pracovní desky POLAK jsou vyráběny ze dřeva. Dřevo je přírodní materiál, a proto může docházet působením změny teploty nebo vlhkosti k mírnému zakřivení desek, a to i přesto, že jejich povrchové úpravě je věnována zvláštní péče. Stálost tvaru pracovní desky je zaručena při relativní vzdušné vlhkosti 50 - 60%. Dřevěné desky stolů by rozhodně neměly přijít do přímého styku s vodou a jsou určeny výhradně do interiéru. Také barevnost desek se může, podle použitého vstupního řeziva, vzájemně mírně lišit.
 |
K upevnění noh pracovních stolů nebo zásuvkových skříní k deskám se používají speciální čepy - závrtné matice s vnitřním a vnějším závitem. Poté, co je deska v patřičném sestavení opatřena otvory, se tyto čepy s vnějším závitem zašroubují do desky. Vnitřní závit slouží ke spojení dřevěné desky a nohou, zásuvkových skříní apod. standardním šroubem s metrickým závitem. |
||||||||||||||||||||||||||||||
 |
Buková deska spárovka
Vysoce kvalitní robustní pracovní deska z bukových hranolů průběžně lepených do tvaru desky a následně broušená a ošetřená roztokerm lněného oleje s přísadami. Sražené hrany. |
||||||||||||||||||||||||||||||
 |
Buková deska multiplex
Kvalitní tvarově stálá deska vrstvená a lepená z pařené bukové dýhy. Povrch následně broušený a ošetřený roztokem lněného oleje s přísadami. Sražené hrany. |
||||||||||||||||||||||||||||||
 |
Zvýšená hrana pracovní desky Buková deska silná 20 mm a o výšce 100 mm se používá k vytvoření mechynické zábrany po obvodu pracovní desky. Je povrchově broušená a ošetřená lněným olejem s přísadami. K hraně pracovní desky se šroubuje vruty. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku ZH. |
||||||||||||||||||||||||||||||
 |
Deska s ocelovou plochou Profilovaný ocelový plech silný 1,5 mm, mírně naolejovaný, se na pracovní desky lepí. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku PH. |
||||||||||||||||||||||||||||||
 |
Deska s gumou Gumová deska silná 4 mm s textilní vložkou se na pracovní desky lepí. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku GH. |
