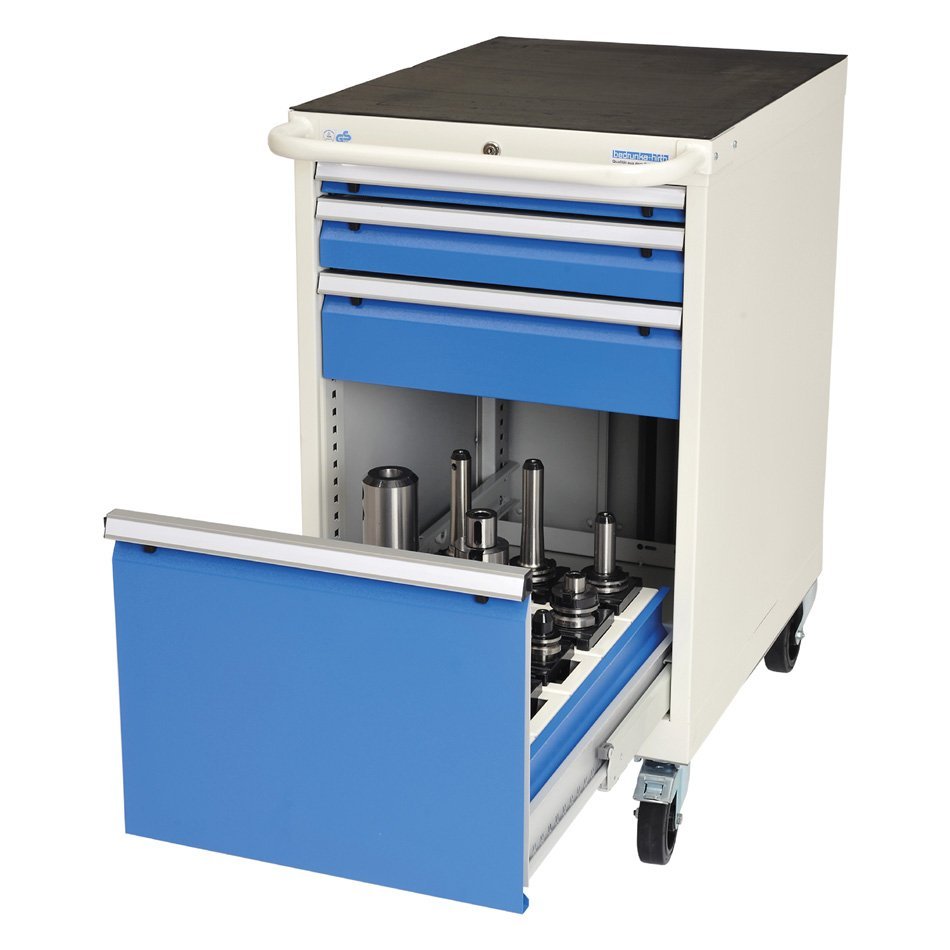

Zásuvková skříň pro CNC nástroje 02.2580.RVB s výbavou

Zásuvková skříň pro CNC nástroje 02.2580.RVB s výbavou

Kód: 02.2580.4RVB

Mobilní zásuvková skříň pro NC nástroje, 4x zásuvka. Výška 975 x šířka 555 x hloubka 736 mm. Ve spodní CNC zásuvce je nosič a celý popis a parametry

Vzorník barev

Vyberte barvu předních ploch:

Vyberte velikost lůžek:

Na objednávku, termín dodání 2 - 6 týdnů. Může se měnit v závislosti na kapacitě výrobce.

35 675 Kč 43 167 Kč s DPH

Počet kusů

Nejdříve zvolte parametry

Popis a technické parametry

Zásuvková skříň pro CNC nástroje 02.2580.4RVB s výbavou

Mobilní zásuvková skříň pro NC nástroje, 4x zásuvka. Výška 975 x šířka 555 x hloubka 736 mm. Ve spodní CNC zásuvce je nosič a plastové držáky CNC nástrojů s možností výběru mezi velikostmi držáků E1, E2 nebo E3. Dodávané a maximální počty držáků a další info viz tabulka v detailním popisu (viz Celý popis v levém menu).

  • 4x zásuvka - 1x 50, 1x 100, 1x 150 a 1x 400 mm
  • výsuv zásuvek 100%
  • 4x kolečka, z toho 2x s brzdou
  • madlo pro snadnou manipulaci
  • barva korpusu světle šedá RAL 7035
  • barva zásuvek dle výběru
  • centrální cylindrický zámek

Vnitřní výbava:

  • 1x CNC zásuvkový rám + plastová lůžka E1, E2 nebo E3 (podle výběru)
Kód Vnitřní vybavení W x D x H (mm) Velikost a počet dodávaných lůžek - nelze kombinovat
CNC E1 CNC E2 CNC E3
02.2580.04RB 1x zásuvkový rám 555 x 736 x 975 25 / 35* 25 / 25* 15 / 15*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.



Podle vybrané velikosti lůžek si zvolte požadovaný typ a počet nosičů CNC nástrojů (vše bez dalších příplatků)
ISO / SK 30 ISO / SK 40* ISO / SK 50
Cyl / VDI 30 Cyl / VDI 40 VDI 50
MK 3 HSK A 50 / B 63 HSK A 32 / B 40
MK 4 HSK A 63 / B 80 HSK A 40 / B 50
Capto C 4 MK 5 HSK A 80 / B 100
  Capto C 5 HSK A 100 / B 125
    Universal
    Capto C 3
    Capto C 6
    Capto C 8
* UPOZORNĚNÍ - při neuvedení informace, jakým typem nosičů mají být lůžka vybavena, bude dodán typ ISO / SK 40 (velikost E2)



Výška: 975 mm
Šířka: 555 mm
Hloubka: 736 mm
Výbava držáky: ano, podle vlastního výběru
Záruka (roky): 5
Výrobce:

Můžete si dokoupit

Podobné produkty

Vozík pro CNC nástroje 02.58.44A s výbavou
Země původu

Kód: 02.58.44A

Vozík pro CNC nástroje 02.58.44A s výbavou

40 504 Kč bez DPH

(49 010 Kč s DPH)

Koupit

Transportní vozík pro NC nástroje, výška 1450 x šířka 990 x hloubka 610 mm. Obsahuje nosiče a plastové držáky CNC nástrojů s možností výběru mezi velikostmi držáků E1, E2 nebo E3. Dodávané a maximální počty držáků a další info viz tabulka v detailním popisu (viz Celý popis v levém menu).

Vozík pro CNC nástroje 02.288.06A s výbavou
Země původu

Kód: 02.288.06A

Vozík pro CNC nástroje 02.288.06A s výbavou

37 201 Kč bez DPH

(45 013 Kč s DPH)

Koupit

Transportní vozík pro NC nástroje, výška 860 x šířka 630 x hloubka 900 mm. Obsahuje nosiče a plastové držáky CNC nástrojů s možností výběru mezi velikostmi držáků E1, E2 nebo E3. Dodávané a maximální počty držáků a další info viz tabulka v detailním popisu (viz Celý popis v levém menu).

Vozík pro CNC nástroje 02.285.07A s výbavou
Země původu

Kód: 02.285.07A

Vozík pro CNC nástroje 02.285.07A s výbavou

31 272 Kč bez DPH

(37 839 Kč s DPH)

Koupit

Transportní vozík pro NC nástroje, výška 950 x šířka 560 x hloubka 630 mm. Obsahuje nosiče a plastové držáky CNC nástrojů s možností výběru mezi velikostmi držáků E1, E2 nebo E3. Možno dodat včetně uzamykatelné úschovné skříně - výška 1019 x šířka 705 x hloubka 736 mm. Dodávané a maximální počty držáků a další info viz tabulka v detailním popisu (viz Celý popis v levém menu). Uvedená cena je bez úschovné skříně.

Vozík pro CNC nástroje 02.285.01A s výbavou
Země původu

Kód: 02.285.01A

Vozík pro CNC nástroje 02.285.01A s výbavou

35 533 Kč bez DPH

(42 995 Kč s DPH)

Koupit

Transportní vozík pro NC nástroje, výška 950 x šířka 560 x hloubka 930 mm. Obsahuje nosiče a plastové držáky CNC nástrojů s možností výběru mezi velikostmi držáků E1, E2 nebo E3. Možno dodat včetně uzamykatelné úschovné skříně - výška 1019 x šířka 705 x hloubka 1003 mm. Dodávané a maximální počty držáků a další info viz tabulka v detailním popisu (viz Celý popis v levém menu). Uvedená cena je bez úschovné skříně.

Informace / dokumenty

  • NC systém BEDRUNKA & HIRTH
  • Dokumenty ke stažení

NC plastová lůžka:

  • jedná se o nejflexibilnější dostupný systém CNC lůžek
  • lůžka jsou připevněna k vysoce odolnému ocelovému nosiči umístěnému ve stojanu, skříni nebo CNC vozíku
  • není potřeba používat žádné upevňovací nástroje, lůžka lze jednoduše odejmout stlačením bezečnostní zarážky
  • dodávají se ve třech velikostech E1, E2 a E3
  • podle zvolené velikosti si pak vyberete, jakým konkrétním nosičem CNC nástrojů má být lůžko osazeno

Plastové lůžko E1 Plastové lůžko E2 Plastové lůžko E3 Detail osazení

Podle vybrané velikosti lůžek si zvolte požadovaný typ a počet nosičů CNC nástrojů
ISO / SK 30 ISO / SK 40*
 ISO / SK 50
Cyl / VDI 30
 Cyl / VDI 40
 VDI 50
MK 3
 HSK A 50 / B 63
 HSK A 32 / B 40
MK 4
 HSK A 63 / B 80
 HSK A 40 / B 50
Capto C 4
 MK 5
 HSK A 80 / B 100

Capto C 5
 HSK A 100 / B 125


Universal


Capto C 3


Capto C 6


Capto C 8
* UPOZORNĚNÍ - při neuvedení informace, jakým typem nosičů mají být lůžka vybavena, bude dodán typ ISO / SK 40

NC stolní stojany:

  • dvoustupňový s lůžky
  • čtyřstupňový s lůžky

Kód Počet stupňů
 W x D x H (mm) Velikost a počet dodávaných lůžek - nelze kombinovat
CNC E1
 CNC E2
 CNC E3
02.2210A 2 425 x 375 x 300 10 / 14*
 10 / 10*
 6 / 6*
02.2420A 4
 425 x 375 x 525 20 / 28*
 20 / 20*
 12 / 12*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.

NC skříně s křídlovými dveřmi:

  • křídlové dveře
  • barva korpusu světle šedá RAL 7035
  • barva předních ploch dle výběru
  • cylindrický zámek
Kód Vnitřní vybavení
 W x D x H (mm) Velikost a počet dodávaných lůžek - nelze kombinovat
CNC E1
 CNC E2
 CNC E3
02.2118.04/3A 3x nosič, 1x police
 980 x 500 x 1838
 66 / 144*
 66 / 99*
 45 / 72*
02.2118.04A 4x nosič
 980 x 500 x 1838 80 / 192*
 80 / 132*
 52 / 96*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.

NC skříně s roletovými dveřmi:

  • plastová nebo hliníková roleta
  • samonavíjecí
  • barva korpusu světle šedá RAL 7035
  • barva rolety světle šedá RAL 7035
  • cylindrický zámek
Kód
 Roleta Vnitřní vybavení
 W x D x H (mm) Velikost a počet dodávaných lůžek
CNC E1
 CNC E2
 CNC E3
02.295.01/3A
 plast 3x nosič, 1x police
 1000 x 500 x 1950
 66 / 144*
 66 / 99*
 45 / 72*
02.295.00A
 plast 4x nosič
 1000 x 500 x 1950 80 / 192*
 80 / 132*
 52 / 96*
02.289.01/3A hliník 3x nosič, 1x police 1000 x 500 x 1950 66 / 144* 66 / 99* 45 / 72*
02.289.00A hliník 4x nosič 1000 x 500 x 1950 80 / 192* 80 / 132* 52 / 96*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.

NC zásuvkové skladování:

  • 4x zásuvka
  • 4x kolečka, z toho 2x s brzdou
  • madlo pro snadnou manipulaci
  • barva korpusu světle šedá RAL 7035
  • barva zásuvek dle výběru
  • centrální cylindrický zámek
Kód
 Vnitřní vybavení
 W x D x H (mm) Velikost a počet dodávaných lůžek - nelze kombinovat
CNC E1
 CNC E2
 CNC E3
02.2580.04RB
 1x zásuvkový rám
 555 x 736 x 975
 25 / 35*
 25 / 25*
 15 / 15*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.

NC transportní vozíky:

  • barva korpusu světle šedá RAL 7035
  • barva bočnic nosičů a odkládacích ploch dle výběru
Kód
 Vnitřní vybavení
 W x D x H (mm) Velikost a počet dodávaných lůžek - nelze kombinovat
CNC E1
 CNC E2
 CNC E3
02.288.06A
 8x CNC nosič, 1x odkládací plocha
 630 x 900 x 860
 42 / 60*
 42 / 42*
 25 / 30*
02.58.44A 8x CNC nosič, 1x horní police 990 x 610 x 1450
 84 / 192*
 84 / 132*
 64 / 96*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.

NC transportní vozíky s úschovnou skříní:

  • barva korpusu světle šedá RAL 7035
  • barva bočnic nosičů a předních ploch dle výběru
  • možnost úschovy vozíku do uzamykatelné skříně
Kód
 Vnitřní vybavení
 W x D x H (mm) Velikost a počet dodávaných lůžek - nelze kombinovat
CNC E1
 CNC E2
 CNC E3
02.285.07A
 6x CNC nosič
 560 x 630 x 950
 30 / 60*
 30 / 42*
 20 / 30*
02.285.01A 6x CNC nosič 560 x 930 x 950
 48 / 96*
 48 / 66*
 34 / 48*
* 1. údaj uvádí počet lůžek dodávaných současně s produktem, 2. údaj uvádí maximální počet lůžek, který lze do nosičů umístit. Při objednávce prosím uveďte pro jaký typ nosiče nástrojů budou vybraná lůžka využívána (viz tabulka níže). Pokud tuto informaci neuvedete, budou s produktem dodána lůžka typ ISO / SK 40 (E2). Lůžka neobsahují nástroje, jejich vyobrazení je pouze ilustrativní.
